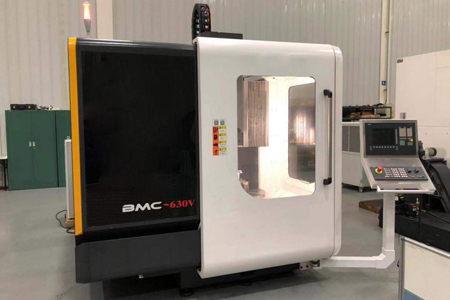

BMC-630V 五轴立式加工中心
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数:
项目 | BMC-630V | |
工作台 | 工作台直径(mm) | Ф630 |
允许最大水平载荷(kg) | 500 | |
最大允许垂直载荷(kg) | 300 | |
B轴摆角(Deg) | -35°~-110° | |
工作台T型槽(槽数X槽宽) | 8x14H8 | |
加工范围 | X轴(毫米) | 600 |
Y轴(毫米) | 450 | |
Z轴(毫米) | 400 | |
主轴 | 主轴最高转速(r/min) | 150-550 |
主轴额定转速(r/min) | 12000 | |
主轴电机功率(kW) | 1500 | |
主轴扭矩(Nm) | 11/15 | |
锥孔 | BT40 | |
进给 | 进给电机功率 X/Y/Z (kW) | 2.3/2.3/2.3 |
快速进给速度 X/Y/Z (m/min) | 36/36/36 | |
B/C轴最高转速(r/min) | 80/80 | |
切削进给速度 X/Y/Z (mm/min) | 20000 | |
B/C轴切削进给速度(r/min) | 50 | |
刀库 | 刀具容量(件) | 24 |
最大刀具重量 (kg) | 8 | |
最大刀具直径(mm)(满刀/邻空) | 80/120 | |
最大刀具长度(mm) | 300 | |
刀柄型号 | MAS403 BT40 | |
换刀时间 (T) (s) | 1.8 | |
精密度 | 定位精度 X/Y/Z (mm) | 0.01 |
B/C轴定位精度 | 10〃/10〃 | |
重复定位精度X/Y/Z (mm) | 0.008 | |
B/C轴重复定位精度 | 6〃/6〃 | |
其他 | 数控系统 | 西门子 |
电源(MPa) | 0.5 | |
功率(千瓦) | 35 | |
机器重量(公斤) | 6000 | |
机床尺寸(mm) | 2400×3500×2850 |
产品介绍:
BMC-630V五轴立式加工中心采用稳定的C型结构,高刚性的底座,以支撑摇摆的B、C轴旋转,X/Y轴使用十字滑台的设计,标配高速电主轴、直驱数控转台,可用于复杂曲面、多面体零件等精密铣加工。适用于新能源汽车电机、变速箱、发动机、模具、机器人、医疗器械等制造业。
产品特点:
1)西门子840D数控系统;
2)五轴联动铣加工,精密切削复杂零件,一次装夹,减少工作量;

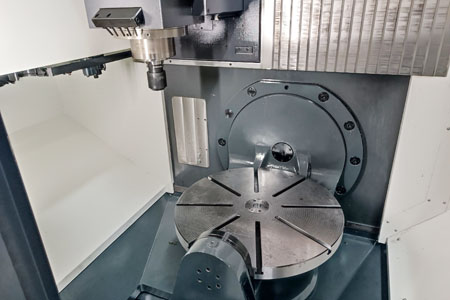

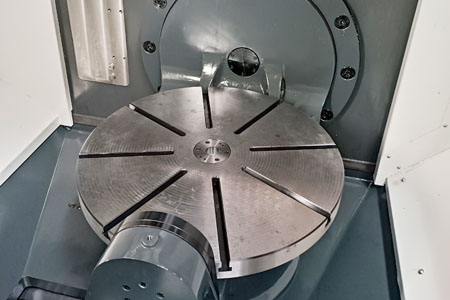

3)B、C转台双直驱回转轴,内置大扭矩力矩电机,高精度,高动态响应,精度保持性好;

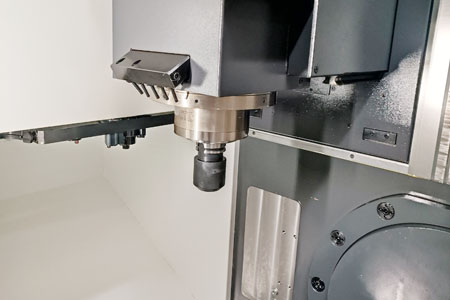

4)铣削主轴采用BT40-12000r/min,扭矩70Nm,大幅提高加工效率及加工精度,降低机床噪音和振动;
5)主轴采用外置式水冷机循环冷却,控制主轴温升;
6)采用24圆盘刀库,结构紧凑、性能可靠,换刀迅速;
7)精密高速滚柱导轨,滚珠丝杠,进口丝杠轴承,保证机床刚性和精度;
8)线性导轨和滚珠丝杠采用集中式微量油脂润滑系统,解决废油污染问题,避免油液混合造成切削液变质问题,延长维护周期。
