LNG船板也能用锯床切割吗？

现有LNG船用板材一般采用多台锯切设备双向锯切的加工方式，锯切成本高，导致成型板材的上下料时间和重新对刀时间及精度达不到要求。

为了解决上述问题，鞍提仕团队发明了一款用于锯切LNG船用板材的立式带锯床，将待锯切的LNG船用板材放置在一台锯切设备上完成双方向锯切，减少人工上下料的成本，锯切精度充分达到设计要求。

锯床结构

整体构成：包含横向工作台、立式带锯床、纵向工作台、送料滚筒架。横向工作台设驱动立式带锯床横移的装置，纵向工作台设驱动送料滚筒架纵移的装置，待锯切板材放于送料滚筒架。

各部分驱动装置：横向工作台驱动装置由横向工作台伺服电机、横向滚珠丝杆副、横向导轨滑块副组成；纵向工作台驱动装置由纵向工作台伺服电机、纵向滚珠丝杆副、纵向导轨滑块副构成；滚筒驱动装置包含送料架伺服电机和链条。

锯条导向装置：立式带锯床的锯架设有上、下锯带旋转导向装置，能使带锯条在 0° – 180° 间扭转，二者结构相同，均含导向头旋转伺服、旋转小齿轮、旋转大齿轮、锯条导向夹持机构、导向头支撑。

工作过程：

启动电气系统，板材置于送料滚筒架，送料架伺服电机送料并反馈速度，纵向工作台伺服电机依此匹配速度移动，横向工作台带动立式带锯床横向锯切。锯切结束，上、下锯带旋转导向装置使带锯条扭转 180°，纵向工作台反向移动，横向工作台带动锯床反向锯切，循环作业。锯床还有锯条液压张紧和断带保护装置，保障设备和人员安全。

技术优势：

相比现有技术，该锯床能在一台设备上完成双向锯切，减少人工上下料成本，锯切精度高；布局简便，占地少；对工件往复锯切，减少重新对刀时间，保证工件精度统一。

以下是该系列锯床参数：

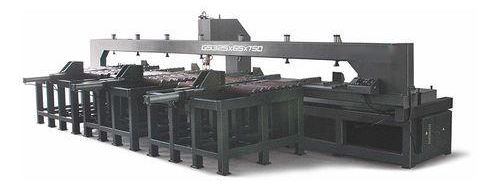

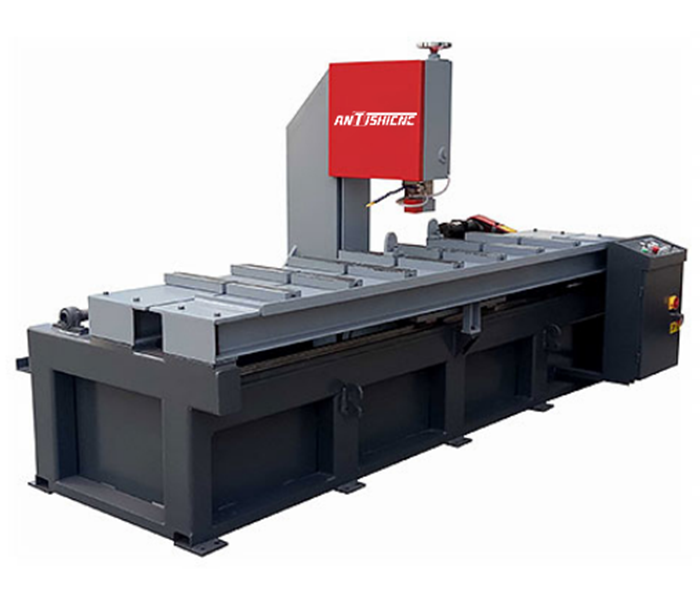

参考图片
型号	G5360/120/250	G5360/120/600	G5380/150/250	G53120/150/300	G53180/200/300
锯切能力	喉高： 600mm 喉深： 1200mm 行程： 2500mm	喉高: 600mm 喉深: 1200mm 行程: 6000mm	喉高： 800mm 喉深： 1500mm 行程: 2500mm	喉高： 1200mm 喉深： 1500mm 行程： 3000mm	喉高： 1800mm 喉深： 2000mm 行程： 3000mm
带锯条	规格(mm)： 54×1.6×8020 线速度(m/min)： 20-70(变频) 张紧方式：液压	规格(mm)： 54×1.6×8020 线速度(m/min)： 20-70(变频) 张紧方式：液压	规格(mm)： 54×1.6×8900 线速度(m/min)： 20-70(变频) 张紧方式： 液压	规格(mm)： 67×1.6X9550 线速度(m/min)： 20-70(变频) 张紧方式： 液压	规格(mm)： 67×1.6 线速度(m/min)： 20-70(变频) 张紧方式： 液压
电机功率	主电机(kW)： 7.5(4P) 液压电机(kW)： 3.75+0.75 进给伺服(kW)： 2 冷却泵(kW)： 0.55 排屑机(kW)： 0.75(选配)	主电机(kW)：7.5(4P) 液压电机(kW)： 3.75+0.75 进给伺服(kW)： 2 冷却泵(kW)：0.55 排屑机(kW)：0.75(选配)	主电机(kW)： 11(4P) 液压电机(kW)： 3.75+0.75 进给伺服(kW)：2 冷却泵(kW)：0.55 排屑机(kW)：0.75(选配)	主电机(kW)： 15(4P) 液压电机(kW)： 3.75+0.75 进给伺服(kW)： 2 冷却泵(kW)：0.55 排屑机(kW)：0.75(选配)	主电机(kW)： 18.5(4P) 液压电机(kW)： 3.75+0.75 进给伺服(kW)： 2 冷却泵(kW)：0.55 排屑机(kW)：0.75(选配)
控制方式	PLC+触摸屏+按钮+遥控器	PLC+触摸屏+按钮+遥控器	PLC+触摸屏+按钮+遥控器	PLC+触摸屏+按钮+遥控器	PLC+触摸屏+按钮+遥控器
主传动方式	直联齿轮减速机	直联齿轮减速机	直联齿轮减速机	直联齿轮减速机	直联齿轮减速机
进给方式	伺服驱动	伺服驱动	伺服驱动	伺服驱动	伺服驱动
工作夹紧方式	手动	手动	手动	手动	手动
送料方式	液压抬升	液压抬升(2组)	液压抬升	液压抬升	液压抬升
单次送料行程	500	500	500	500	500
工作台高	1575	1575	1575	1575	1875
外形尺寸	4700X5200X3470	8200x5200X3470	4700X5500X3670	4700X5200X3870	6100X6150X5160

该系列锯床凭借其出色的性能参数、科学合理的结构设计、智能高效的控制系统，在船舶加工等众多领域展现出独特优势。无论是对锯切精度有严格要求的精密制造，还是追求高效批量生产的加工企业，这款锯床都能成为得力助手，为企业降低生产成本、提高生产效率与产品质量提供有力支持。相信在未来， 该LNG船专用锯床将继续在行业中大放异彩，助力更多企业实现高质量发展。

如果您有船舶材料切割需求，请联系上海鞍提仕团队，我们会有专人为您对接提供方案。
