立式车床

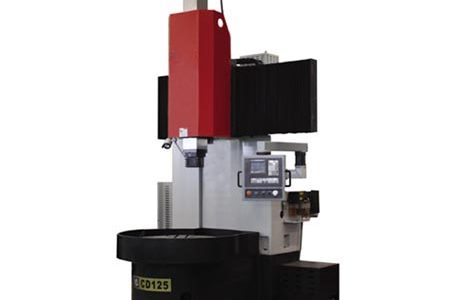

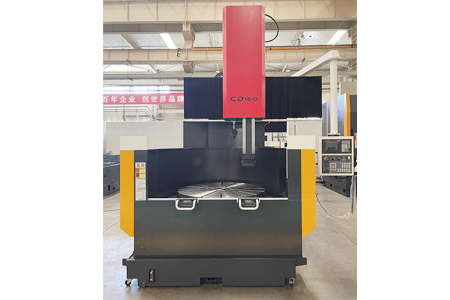

CD125/CD160立式数控车床

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数:

描述 单位 规格
加工范围 工作台直径 毫米(英寸) 1000(39.370)
最大回转直径 毫米(英寸) Φ1250(49.212)
最大车削直径 毫米(英寸) Φ1100(43.307)
最大工件长度 毫米(英寸) 900(35.433)
最大工件重量 公斤(imb) 4000(8820)
工作台 工作台转速 转/分(rpm) 15~150
工作台最大扭矩 牛米(英尺-磅) 1500(1106)
主电机功率 千瓦(ph) 15(20.4) (通用马达)
进给 X轴移动距离 毫米(英寸) 650(25.590)
Z轴滑枕移动距离 毫米(英寸) 900(35.433)
快速移动速度 X/Z 毫米/分钟 10(393.7)/10(393.7)
伺服电机扭矩 X/Z 牛米(英尺-磅) 23(16.961)/23(16.961)
伺服电机功率 X/Z 千瓦(马力) 4.0(5.44)/4.0(5.44)
滚珠丝杆直径X/Z 毫米 Φ50 /Φ50
刀架 刀位数 2
刀具尺寸 毫米 32×32
其他 电源 千伏安 25
外形尺寸(长×宽×高) 毫米(英寸) 2420(95.2)×2081(81.9)×3535(139.2)
总重量 公斤(lmb) 10000(22050)

产品介绍 :

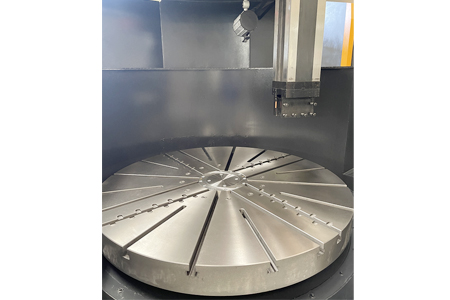

主体结构为底座、单立柱式结构的数控立车,采用工作台、定梁、方滑枕、单刀座结构,配备简易防护及冷却装置,是一款高刚性、高性价比的经济型数控立式车床,可进行车削各种内外圆柱面、圆锥面、圆弧曲面等加工。

产品特点:

1)底座、立柱及横梁采用高强度铸铁,吸震性好;大跨距淬硬导轨,并进行贴塑、刮研工艺,耐磨性好,摩擦阻力小,精度保持性长久。

2)对称式箱式结构,高刚性,可承载大扭矩重切削。

3)滑枕采用方形结构,刚性高,变形小,精度好。

4)固定式横梁,刚性好、精度高。

5)单刀座结构,刚性好、精度稳定可靠。

6)集中式机床操作面板,使操作更加方便、快捷。

7)简易防护,整机成本低,性价比高。
