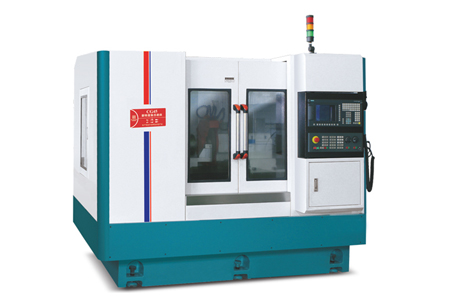

CG45高精度内外圆复合磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项 目 | 单 位 | 机型：CG45 | |
| 磨削最大外徑 | mm | Φ400 | |
| 磨削外徑長度 | mm | 200 | |
| 外圓砂輪尺寸 | mm | Φ405*32-60*127 | |
| 加工能力 | 磨削内径范围 | mm | Φ6-200 |
| 磨削內徑深度 | mm | 200 | |
| 工件最大长度 | mm | 260 | |
| 內孔砂轮主轴转速 | rpm | 20000/40000(电主轴) | |
| 砂轮修整 | mm | 自动型 | |
| 数控系统 | 套 | 西门子 | |
| 砂轮主轴中心到地面高度 | mm | 1150 | |
| 工作
头架 |
主轴转速 | rpm | 0-1000 |
| X轴最快进给速度 | mm/min | 10000 | |
| X轴最小进给单位 | mm | 0.001 | |
| 工作头旋转角度 | Deg | +15~-5手动 | |
| 工作台 | Z轴快速移动速度 | mm/min | 18000 |
| Z轴最小进给量 | mm | 0.001 | |
| 最大移动行程 | mm | 250 | |
| 马达 | 外圆砂轮主轴马达 | KW | 3.75 |
| 内圆主轴马达 | KW | 3.0 | |
| X轴进给马达（伺服） | KW | 1.5 | |
| Z轴进给马达（伺服） | KW | 1.5 | |
| 头架主轴马达 | KW | 1.2 | |
| 冷却水泵马达 | KW | 0.37 | |
| 润滑油马达 | KW | 0.25*2 | |
| 其他 | 冷却液箱容量 | L | 200 |
| 机器重量 | Kg | 6500 | |
| 设备尺寸（长*宽*高） | mm | 2300*2200*2000 | |
综合功能
● 一次装夹即可磨削外径和内径零件。为中小型工件的高精度磨削提供复杂的解决方案。
● 机床工业、汽车工程、工模具工业、航空航天工业、气动/液压、电子/电气工程
● 模块化设计，可选择不同的砂轮主轴组合，充分满足加工的所有要求。

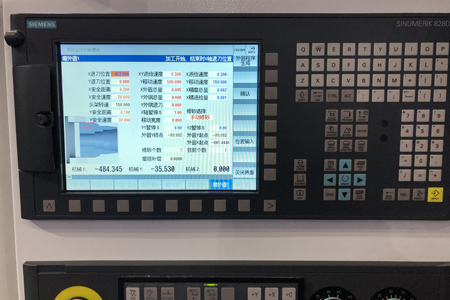

●控制系统界面使操作和编程系统非常简单易学。在机床控制系统上编制工件磨削和砂轮修正程序，也可以在另一台电脑上进行编程。
● 可配备自动上下料系统，满足工业化大批量生产的需要。
开创复合磨床磨削新革命！

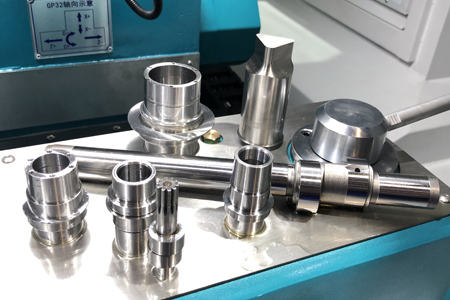

可实现一次装夹，可进行内圆、内锥、外圆、外锥、端面等的复合一体研磨。

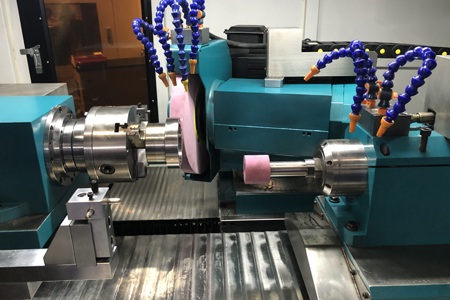

1.斜面外圆研磨砂轮+内孔研磨砂轮
2.双外圆研磨砂轮
3.双内孔研磨砂轮
4.直进外圆研磨砂轮+内孔研磨砂轮
可选设备
| 序号 | 项目 | 产地 | 品牌 | 数量 |
| 1 | 外径自动在线测量仪 | 意大利 | 马波斯P1DME | 1套 |
| 2 | 端面自动在线测量仪 | 意大利 | 马波斯T18 | 1套 |
| 3 | 6/8英寸油压三爪夹头 | 中国台湾 | 千岛 | 1套 |
| 4 | 油雾收集器 | 中国 | JD-7N | 1套 |
| 5 | 铁屑+纸带过滤机 | 中国 | 四星 | 1套 |
