发那科图形化辅助编程：提升CNC加工效率的利器

一、FANUC 图形化辅助编程功能概述

FANUC目前在CNC上应用的图形化辅助编程上功能有Manual Guide i、Manual guide 0i，Turn Mate i，此三种功能特点如下：

其中，以Manual Guide i功能最为强大，可以大幅简化车间编程工作。该软件可以辅助操作/编程人员在短时内完成部件特征到加工程序的转化，极大地提高了工作效率。利用Manual Guide i功能可以在FANUC系统上轻松的进行车削、铣削和复合加工的编程操作，同时还可以模拟验证加工程序。

二、Manual Guide i 功能介绍

1软件特点

Manual Guide i 是符合人体工程学操作特点的软件，以 ISO 编程代码格式为基础，通过图形化操作界面和引导性操作步骤完成零部件编程。

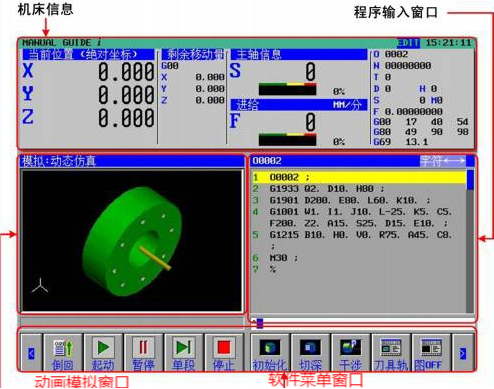

具有综合操作界面，重要操作集中于一个界面，避免重复切换；与 CAD/CAM 软件兼容性好，可直接使用其生成的 ISO 加工程序。

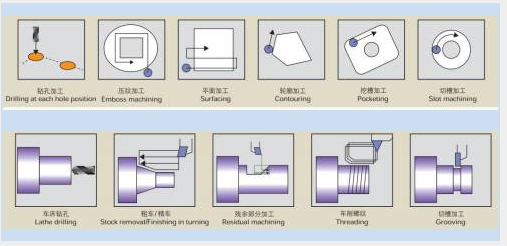

最大特点是程序编辑功能强大，支持多种加工循环程序，可加工模拟验证程序。

2使用方式

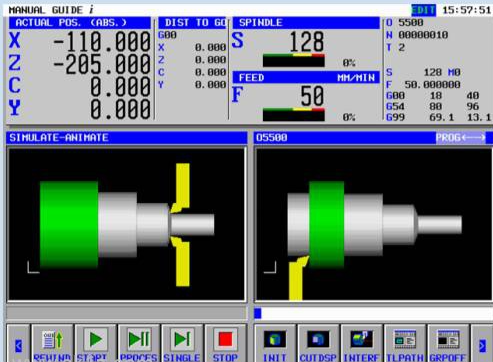

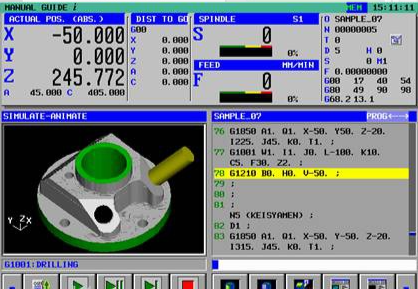

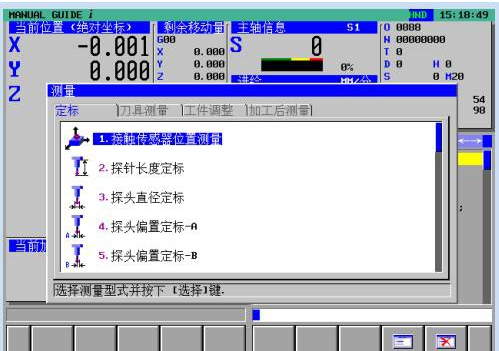

Manual Guide i 软件可以分别应用于T（车）和M（铣）系列的系统，内部功能模块主要包括四个部分：基本编程功能、通用信息、ISO编程、刀具和偏置部分。基本编程功能模块可以模拟CNC的3种工作方式：EDIT、MEM和JOG。分别可以完成程序编辑修改、程序运行与模拟及手动操作的功能。其中加工模拟过程可实现动画和刀具轨迹的显示，方便验证加工程序的准确性。通用信息模块及刀具和偏置模块主要是设定机床坐标系、机床零点和刀具偏置等信息，可以更加准确的编制程序并通过仿真进行验证。ISO编程模块也提供了直接进行ISO编程的功能，同时还可直接加入辅助功能代码，方便易用。另外，Manual Guide i 还提供了全面的测量功能使用画面，包括刀具测量、工件测量、加工后测量等。利用这些工具可以进行刀具基本数据测量，工件找正和工件加工到位检测等操作。

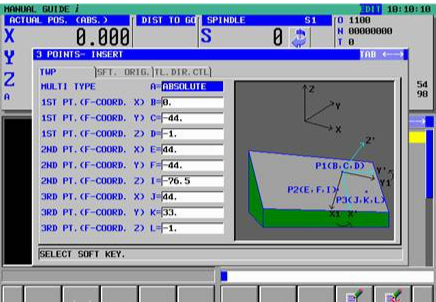

随着数控系统的不断升级，Manual Guide软件也在不断更新，对于一些操作性要求较高的功能直接集成到软件中，如倾斜工作台平面分度指令等，帮助用户更好的使用CNC功能。

三、选购注意事项

大家在选购时一定要注意，发那科的系统分为1包，3包，5包，价格也相差很多，5包系统是不能配置manual guide i 的，只有1包和3包支持，采购机床时不能只看厂家配置的系统品牌，还要关注系统包的类型。

所以，采购机床不能光看厂家配置的东西是哪个厂家的，就比如说发那科系统，发那科系统有1包3包和5包之分，价格也相差很多。

同样是发那科电机，又分阿尔法和贝塔电机。

同样是三菱M80系统，又分为M80A和M80B两款，这两者又相差一万多块钱。同样是三菱11kw电机，又有D11和DG11这两款电机，价格又有很大差别，所以选机床选好机床得去细品，不能光看表面。

又如同样是台湾健椿BT40-150主轴，又分四颗和六颗轴承的，这两者又有很大的价格差。

所以两个机床厂家报价如果配件都是同一家的还要去看用的是什么规格的配件，千万不要被价格蒙住了双眼，在价格透明的社会里，肯定是好货不便宜便宜没好货!
