在当今全球制造业激烈竞争、不断追求卓越的大背景下，科技的飞速发展正重塑着各个行业的生产模式。其中，五轴立式加工中心凭借其卓越的加工能力和无与伦比的高精度特性，稳稳地占据了众多制造领域的核心位置，为各种复杂精密的制造任务提供了强有力的支持，不断推动着制造业的技术革新与发展。
从技术原理层面来看，五轴立式加工中心拥有 X 轴、Y 轴、Z 轴三个直线运动轴以及 A 轴和 C 轴两个旋转轴。独特的五轴协同运动，使机床能够在三维空间内完成极其复杂的运动轨迹，加工出各种精密的三维曲面，实现多角度、多方向的切削作业。
五轴立式加工中心的特点：
| 高精度 | 多轴联动实现精准加工,可以让刀具从不同的角度和方向对工件进行加工，能够更好地适应复杂零件的形状，避免了因多次装夹或单一方向加工可能导致的误差累积，从而大大提高了加工精度。配备高精度的控制系统，能够对加工过程中的各项参数进行精确的控制和监测，如进给速度、主轴转速、切削深度等。并且可以实时反馈加工过程中的数据，以便及时调整加工参数，确保加工精度的稳定性。同时，控制系统还具备误差补偿功能，能够对机床本身的几何误差、热变形误差等进行补偿，进一步提高加工精度。 |
| 高效性 | 拥有强大的主轴和驱动系统，能够提供较高的切削速度和进给速度，大大缩短了加工时间。五轴立式加工中心可以通过一次装夹完成复杂零件的多个面、多个角度的加工，避免了多次装夹带来的时间浪费和误差风险。这不仅减少了装夹次数和辅助时间，还提高了加工的连贯性和一致性，使得整个加工过程更加高效。可实现自动换刀、自动对刀、自动测量等功能，减少了人工干预的时间和工作量，提高了加工效率。并且可以通过编程实现批量生产，进一步提高生产效率。 |
| 灵活性 | 能够加工各种复杂的零部件，包括曲面、斜面、异形结构以及各种不规则形状的零件。五轴立式加工中心都能够胜任，具有很强的适应性。 |
| 智能化 | 配备智能监控系统，能够实时监测机床的运行状态，如主轴的温度、振动、刀具的磨损等，并对这些数据进行分析和处理。当机床出现异常情况时，能够及时发出警报并提供故障诊断信息，方便操作人员进行维护和维修，减少了机床的停机时间，提高了设备的可靠性和稳定性。可以与其他设备进行集成，如机器人、自动化输送线等，组成自动化生产系统，实现生产过程的自动化和智能化，支持远程控制和管理，操作人员可以通过网络在远程对机床进行监控、操作和管理， |
五轴立式加工中心的应用：
| 航空航天 | |

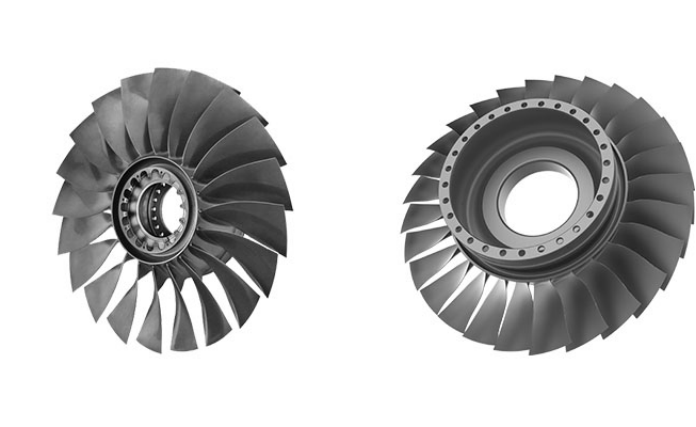

| 五轴立式加工中心在航空航天应用广泛。用于加工发动机的涡轮叶片、燃烧室等关键部件，能精准塑造复杂形状，确保性能。在飞机结构件方面，可加工机翼、起落架、机身框架等，保证强度与气动性能。还能制造航空零部件模具，实现高精度生产。同时，在零部件修复和改装上也发挥重要作用，如修复发动机叶片，延长其使用寿命，为航空航天制造提供了强大的技术支持，助力行业发展。 |  |
| 汽车制造 | |

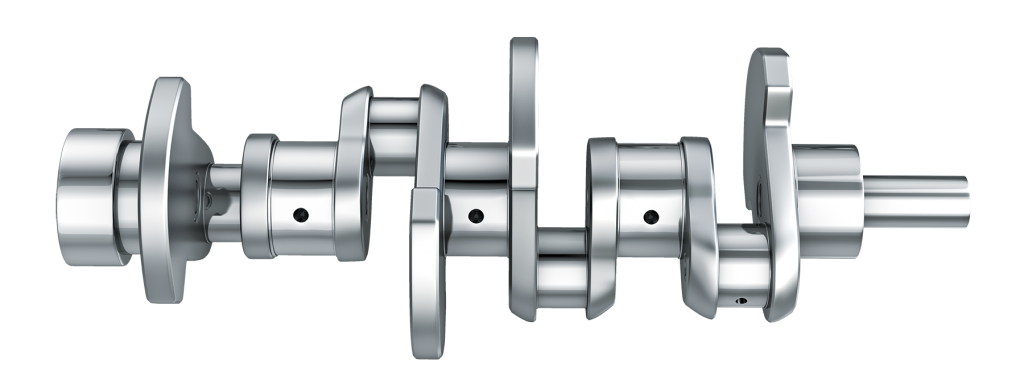

| 五轴立式加工中心在汽车制造中作用关键。可加工发动机缸体、曲轴等复杂零部件，提升精度与性能。用于制造汽车底盘的悬挂系统等部件，确保质量与可靠性。 |  |
| 模具制造 | |
| 五轴立式加工中心在模具制造领域表现出色。它可用于加工注塑模具、压铸模具等各类复杂模具。能精准雕刻模具的复杂型腔、型芯，确保尺寸精度和表面质量。在模具的滑块、斜顶等结构加工上也游刃有余。通过一次装夹完成多面加工，减少工序，提高模具制造效率。
|
 |
| 医疗行业 | |
| 五轴立式加工中心在医疗行业应用广泛。用于制造骨科植入物，如人工关节、脊柱内固定器等，确保与骨骼适配，提升手术效果。在牙科领域，加工义齿和牙种植体，满足个性化需求。还能制造精密手术器械，像手术刀、内窥镜介入器械等，保障手术安全高效。此外，在医疗器械研发中，可快速制造原型件，验证创新设计，助力缩短研发周期、降低成本，推动医疗技术不断发展，为医疗行业提供了强大的技术支持。 |  |

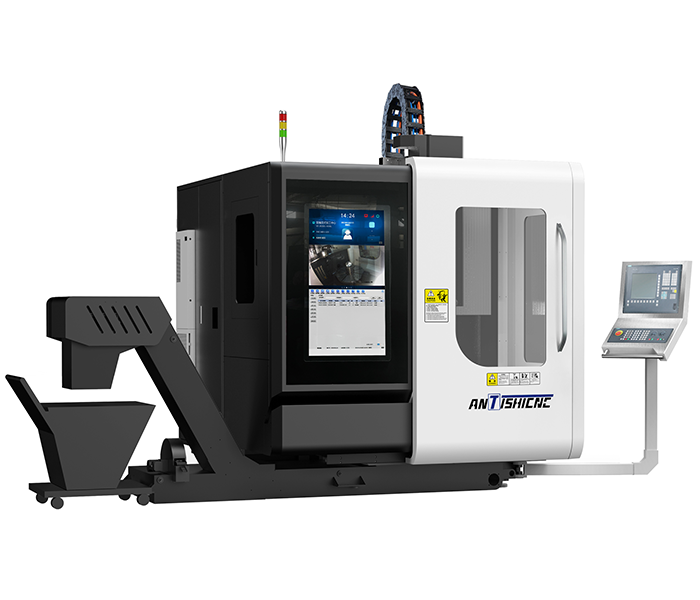

V5-630B是上海鞍提仕机械设备有限公司制造的高性价比五轴立式加工中心，采用稳定的C型结构，标配自主研制的电主轴和直驱摇篮数控转台、ATC圆盘刀库，可实现复杂零件的一次装夹、五面加工/五轴联动高效加工，满足多品种小批量汽车、电子、变速箱、发动机、医疗器械等领域高精度零件的多工序、柔性、复合加工。

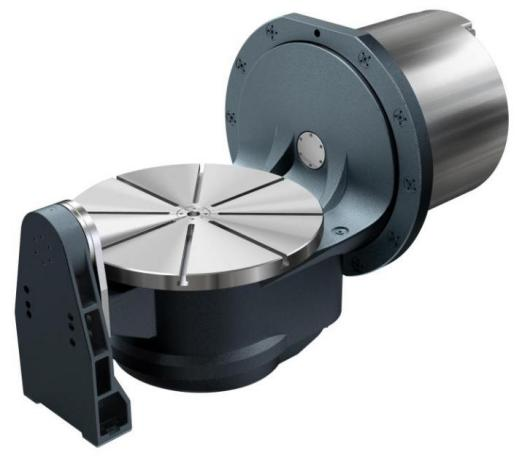

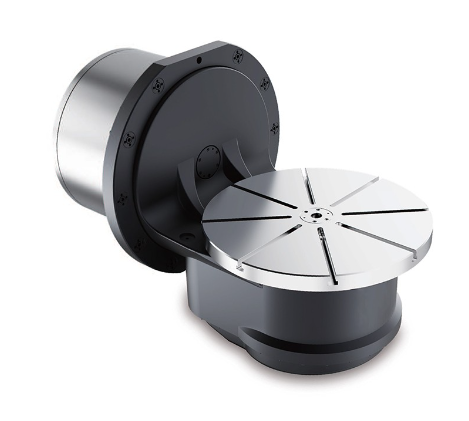

BC630直驱转台
采用高精度力矩电机，零传动间隙，无损，配备高精度绝对值编码器，用水冷机进行恒温冷却，具有高刚性、高精度、高动态响应等优点。工作台采用8条14mm辐射状T型槽，最大承载500kg（水平）、300kg（垂直）。
力矩电机 B轴2540Nm C轴700Nm
定位精度 6”
高刚性转台专用 YRT 轴承
液压锁紧 B轴4000Nm C轴1400Nm
 |
 |

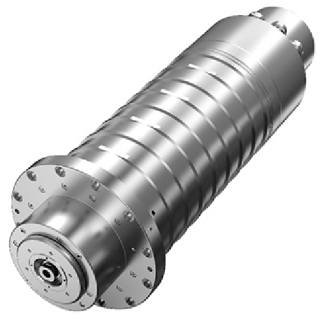

HSKA63/BT40电主轴
电主轴采用高效异步内装电机，端部配有冷却喷嘴，对刀具进行冷却，具有高转速、高精度、高动态响应等优点，可实现无级调速，内置高精度编码器，可实现定向准停和刚性攻丝。
高效铜转子异步内装电机
轴承定压预紧，可实现超高转速
动平衡等级G1
噪音低、热变形小
动态回转精度高
 |
 |
技术参数如下：
| Item | Specifications | Unit | ||||
|
Turning- table |
Turning-table diameter | φ630 | mm | |||
| Max horizontal load | 500 | kg | ||||
| Max vertical load | 300 | |||||
| T-groove (number x width) | 8×14 | Unit×mm | ||||
|
Machining Range |
X-axis | 600 | mm | |||
| Y-axis | 450 | mm | ||||
| Z-axis | 400 | mm | ||||
| B-axis | -35～+110 | ° | ||||
| C-axis | 360 | ° | ||||
| The distance from
end face of spindle to working table |
Max | 550 | mm | |||
| Min | 150 | mm | ||||
|
Spindle |
Cone hole | HSKT63 | ||||
| Rated speed | 2000 | rpm | ||||
| Max speed | 12000 | rpm | ||||
| Output torque of motorized spindle (S1/S6) | 72/88 | N.m | ||||
| Output power of motorized spindle (S1/S6) | 15/18.5 | kW | ||||
|
Axis of coordinates |
Rapid movement | X-axis | 36 | m/min | ||
| Y-axis | 36 | |||||
| Z-axis | 36 | |||||
| Turning-table max speed | B-axis | 80 | rpm | |||
| C-axis | 800 | rpm | ||||
| X/Y/Z axis motor power | 2.2/2.2/2.2 | kW | ||||
| B/C axis motor power | 13.3/30 | kW | ||||
| B axis
|
Rated torque
|
2540 | N.m | |||
| c-axis
|
Rated torque | 360 | N.m | |||
|
Tool libary |
Type | Disc type | ||||
| Tool selection method | Two-way proximity selection | |||||
| Tool libary capacity | 24 | T | ||||
| Max tool length | 300 | mm | ||||
| Max tool weight | 8 | kg | ||||
| Max diameter of tool libary | Full tool | Φ80 | mm | |||
| Adjacent empty tool | φ150 | mm | ||||
| Weight | 7500 | kg | ||||
| Capacity | 60 | KVA | ||||
综上所述，五轴立式加工中心是精密机械加工的明智选择，在未来，随着技术的不断成熟和成本的逐渐降低，将有望于更多领域内得到广泛的应用，并推动各行业的高质量发展，提升产品的精度、性能与可靠性，为制造业的智能化升级和创新发展提供了强有力的支撑。我公司的工程师将与您一起，为您匹配最合适的解决方案。
