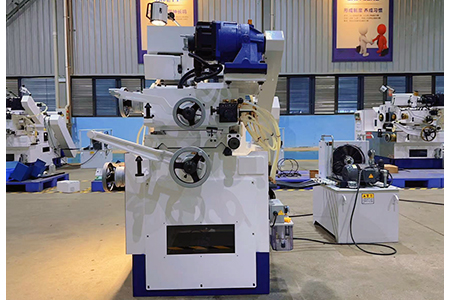

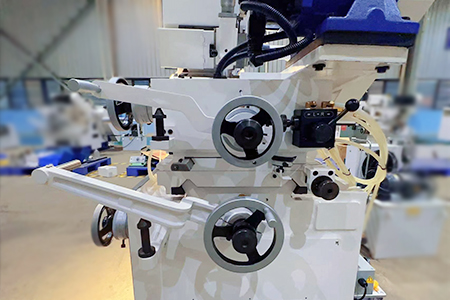

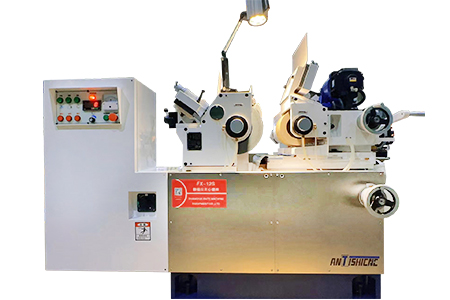

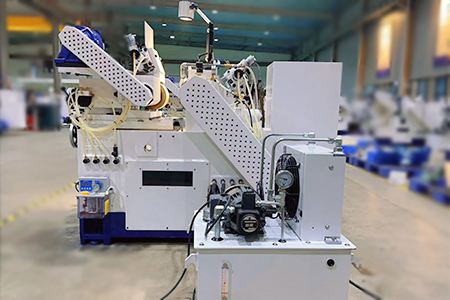

FX-12S高精度无心磨床

保修单 : 1 年机械保修

现货

WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)

技术参数：

项目		单位	FX-12S
1	加工范围（直径）	毫米	￠0.5—40
2	研磨轮尺寸（外径×宽度×内径）	毫米	￠305x150x120
3	调整轮尺寸（外径x宽度x内径）	毫米	￠205x150x￠90
4	研磨轮转速	转速	1950
5	调整轮转速	转速	0-320
6	砂轮驱动马达	千瓦	5.5
7	调整轮马达	千瓦	2.0
8	油压泵驱动电机	千瓦	0.75
9	冷却泵驱动电机	千瓦	0.37
10	调整轮进刀手轮	毫米	3.5mm/转0.02/刻度
11	调整轮微调手轮	毫米	0.1 /转 0.001/刻度
12	工作台进刀手轮	毫米	7/转0.05/刻度
13	工作台微调整手轮	毫米	0.2 转 0.001/刻度
14	修整进刀手轮	毫米	1.5mm/转0.01/刻度
15	调整轮倾斜角度	Deg	±5° ~- 3°
16	调整轮回转角度	Deg	±6°
17	机械尺寸	毫米	1800x1400x1450
18	包装尺寸	毫米	2350x1650x1770
19	机械重量	公斤	1700
20	包装重量	公斤	1850

产品介绍

无心磨床是一种不需要利用工件的轴线进行磨削的磨床。它主要由三个机构组成：砂轮、调整轮和工件支架。砂轮实际执行磨削工作，调整轮控制工件的旋转，控制工件的进给速度。至于磨削时支撑工件的工件夹具，这三个部分的配合方式有多种，除了停磨外，原理是一样的。

无心外圆磨床的磨削方式主要有两种：通过式和切入式；通过式无心磨床，工件沿砂轮轴线进给磨削，调整导轮轴线小倾角，实现工件轴向进给。适用于磨削细长圆柱形工件、无中心孔的短轴类和套筒类工件。切入式无心磨削方法是在托盘上有一个轴向定位支点，工件支撑在托盘上的某一位置，用砂轮或导轮进行磨削。用于磨削带台肩或凸台的工件以及圆锥体、球体或其他旋转工件。
