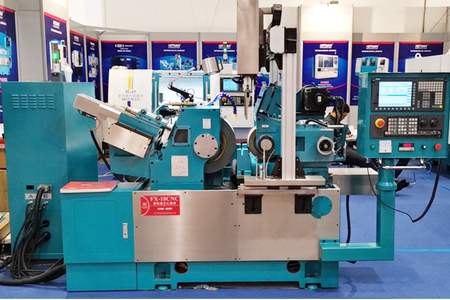

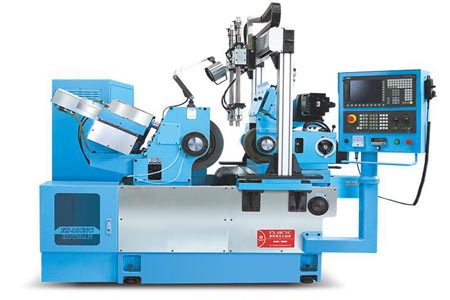

FX-18CNC-4高精度无心磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | 机型：FX-18CNC-4 |
| 标准工作台工作直径 | mm | Φ1～60 |
| 定制工作台工作直径 | mm | Φ40～120 |
| 研磨轮尺寸（外径X宽X内径） | mm | Φ455x205xΦ228.6 |
| 调整轮尺寸（外径X宽X内径） | mm | Φ255x205xΦ111.2㎜ |
| 研磨轮转速 | R.P.M | 1520 |
| 调整轮转速 | R.P.M | 0～250 |
| 砂轮驱动马达 | KW | 11.5 |
| 调整轮驱动马达 | KW | 3 |
| 进刀伺服电机功率 | KW | 3 |
| 修砂伺服电机功率 | KW | 1.5 |
| 油压泵驱动马达 | KW | 0.75 |
| 冷却泵驱动马达 | KW | 0.25 |
| 伺服进刀最小精度 | mm | 0.001 |
| 调整轮最小刻度 | mm | 0.001 |
| 调整轮倾斜角度 | DEG | +6°～﹣5° |
| 调整轮回转角度 | DEG | ±6° |
| 机械尺寸 | mm | 2350x1960x1550㎜ |
| 装箱重量 | KG | 3500 |
产品介绍
无心磨床是一种不需要利用工件的轴线进行磨削的磨床。它主要由三个机构组成：砂轮、调整轮和工件支架。砂轮实际执行磨削工作，调整轮控制工件的旋转，控制工件的进给速度。至于磨削时支撑工件的工件夹具，这三个部分的配合方式有多种，除了停磨外，原理是一样的。
无心外圆磨床的磨削方式主要有两种：通过式和切入式；通过式无心磨床，工件沿砂轮轴线进给磨削，调整导轮轴线小倾角，实现工件轴向进给。适用于磨削细长圆柱形工件、无中心孔的短轴类和套筒类工件。切入式无心磨削方法是在托盘上有一个轴向定位支点，工件支撑在托盘上的某一位置，用砂轮或导轮进行磨削。用于磨削带台肩或凸台的工件以及圆锥体、球体或其他旋转工件。
