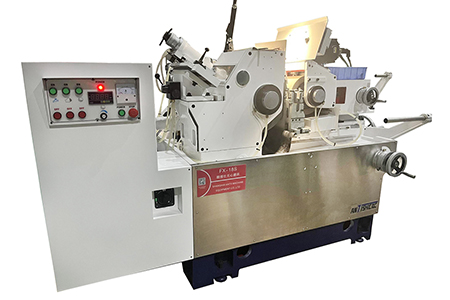

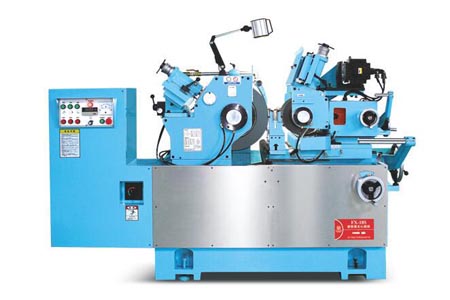

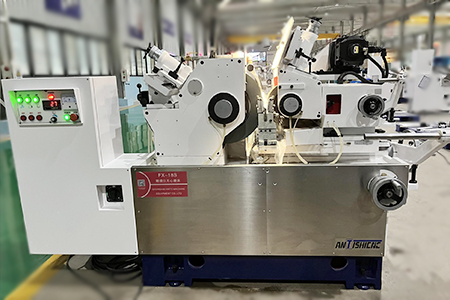

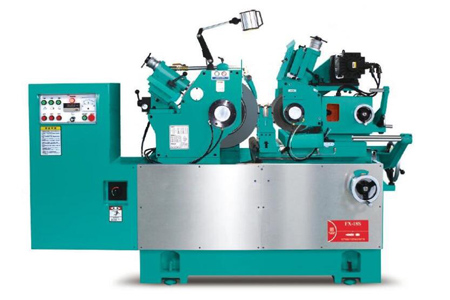

FX-18S高精度无心磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | 机型FX-18S |
| 标准机型加工范围(直径) | mm | Φ 1-60(定制100) |
| 研磨轮尺寸(外径*宽*内径) | mm | Φ455*205*Φ228.6 |
| 调整轮尺寸(外径*宽*内径) | mm | Φ255*205*Φ111.2 |
| 研磨轮转速 | RPM | 1500 |
| 调整轮转速 | RPM | 0-250 |
| 研磨轮驱动马达 | KW | 11.5 |
| 调整轮伺服马达 | KW | 3.0 |

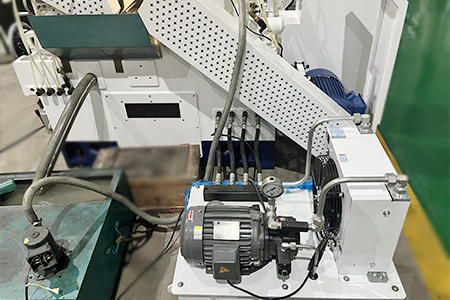

| 油压泵驱动马达 | KW | 0.75 |
| 冷却泵驱动马达 | KW | 0.25 |
| 调整轮进刀手轮 | mm | 3.5/转 0.05/刻度 |
| 调整轮微调手轮 | mm | 0.1/转 0.001/刻度 |
| 工作台进刀手轮 | mm | 9.0/转 0.10/刻度 |
| 工作台微调整手轮 | mm | 0.2/转 0.001/刻度 |
| 修整进刀手轮 | mm | 2.0/转 0.01/刻度 |
| 调整轮倾斜角度 | 度 | +6°～-5° |
| 调整轮回转角度 | 度 | ±6° |
| 机械尺寸 | mm | 2350×1960×1550 |
| 装箱尺寸 | mm | 2900×2400×1850 |
| 机械重量 | KG | 2850 |
| 装箱重量 | KG | 3000 |
产品介绍
无心磨床是一种不需要利用工件的轴线进行磨削的磨床。它主要由三个机构组成：砂轮、调整轮和工件支架。砂轮实际执行磨削工作，调整轮控制工件的旋转，控制工件的进给速度。至于磨削时支撑工件的工件夹具，这三个部分的配合方式有多种，除了停磨外，原理是一样的。

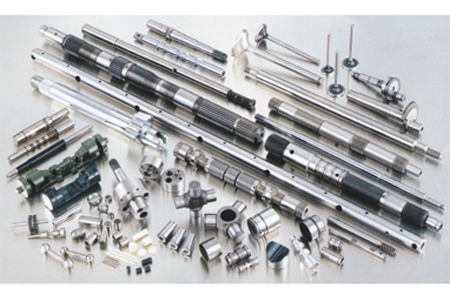

无心外圆磨床的磨削方式主要有两种：通过式和切入式；通过式无心磨床，工件沿砂轮轴线进给磨削，调整导轮轴线小倾角，实现工件轴向进给。适用于磨削细长圆柱形工件、无中心孔的短轴类和套筒类工件。切入式无心磨削方法是在托盘上有一个轴向定位支点，工件支撑在托盘上的某一位置，用砂轮或导轮进行磨削。用于磨削带台肩或凸台的工件以及圆锥体、球体或其他旋转工件。
