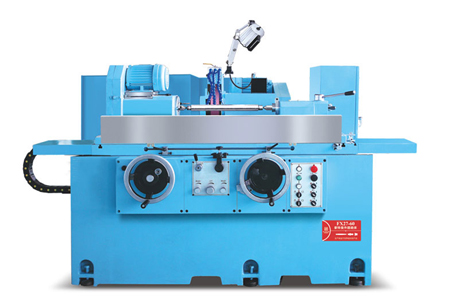

FX27-60高精度传统外圆磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 机器规格 | |||
| 加工能力 | 项目 | 单位 | FX27-60 |
| 床面旋径 | 毫米 | 270 | |
| 两个顶心间距离 | 毫米 | 600 | |
| 承载工件最大重量（顶心工作） | 公斤 | 60 | |
| 承载工件最大重量（单工作头） | 公斤 | 20 | |
| 砂轮头 | 旋转角度（左/右） | ±15° | |
| 标准砂轮尺寸（外径x宽x内径） | 毫米 | 405×32-50×127 | |
| 特殊砂轮尺寸（外径x宽x内径） | 转速 | 1650/1850/2100 | |
| 砂轮轴转速 | 毫米 | 270 | |
| 移动距离 | 毫米 | 40 | |
| 快速进给行程（液压自动） | 毫米 | 20 | |
| 主轴行程（每转进给量） | 毫米 | ||
| 主轴行程（每一微分进给量） | 毫米 | ||
| 头架 | 主轴旋转方式 | ||
| 工作者边旋转角度 | 30° | ||
| 砂轮边旋转角度 | |||
| 主轴转速 | MT-4 | ||
| 顶针锥度 | 90° | ||
| 主轴贯穿孔径 | 毫米 | 25 | |
| 尾架 | 主轴行程 | 毫米 | 32 |
| 顶针锥度 | MT-4 | ||
| 工作台 | 工作者边旋转角度 | 6° | |
| 砂轮边旋转角度 | 9° | ||
| 手轮每转进给量 | 毫米 | 12.5 | |
| 自动进给速度 | 毫米/分钟 | 50-4000/分钟 | |
| 内孔研磨装置 | 主轴转速 | 转速 | 20000(30000) |
| 马达 | 千瓦（马力） | 0.75(1) | |
| 马达 | 砂轮轴 | 千瓦（马力） | 3.75 |
| 工作头主轴 | 千瓦（马力） | 0.75 | |
| 液压动力循环油泵 | 千瓦（马力） | 0.75 | |
| 静压主轴油泵 | 1.5 | ||
| 研削液泵 | 千瓦（马力） | 0.37 | |
| 箱容量 | 静压主轴油箱（选配） | 大号 | 120 |
| 液压动力循环油箱 | 大号 | 70 | |
| 研削液箱 | 大号 | 200 | |
| 其他 | 机床尺寸（长*宽*高） | 毫米 | 2700×1520×1650 |
| 总重要（毛重约） | 公斤 | 2500 | |
产品描述 ：

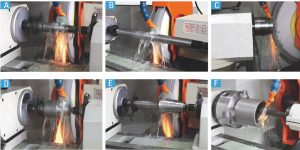

A、直进研磨
小量生产时，自动进刀配合无火花定时器，以获得良好的研磨品质。大量生产时，加装自动外径测量装置（特别附件），可提供最佳的产量和研磨效果（CNC机型）。
B、横进研磨
自动间歇进刀和油压驱动的工作台使工件得到最有效的横进研磨。
C、端面研磨
将工作主轴头旋转盖拆下，换上三爪或四爪夹头。改变定位梢位置即可使夹头旋转，并将其固定在90度的位置即可作端面研磨。
D、肩部研磨
当工件的外径与其肩头研磨需要一次完成时，工件由二顶心支撑且将砂轮改装到砂轮头右边并旋转一角度即可研磨。
E、斜度研磨
工件可用夹头或二顶心支撑，工作台和砂轮头都可旋转且调整容易。
F、内径研磨
内径磨削附件（特别附件）研磨内径，只要将内径研磨主轴拉下固定在研磨位置即可进行研磨。

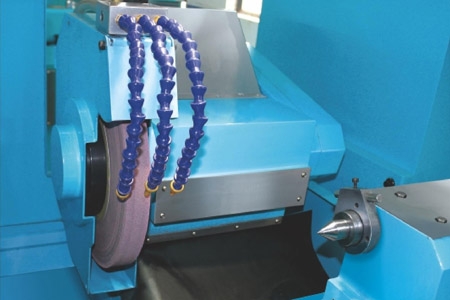

特殊设计的砂轮主轴
加装变频器后，线速度可从35m/s调整到60m/s。磨削钨钢、陶瓷等超硬零件效率高。

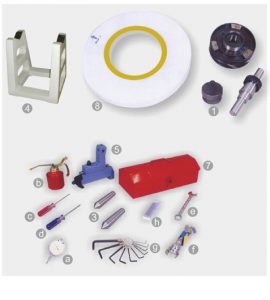

标准配置：
砂轮拆卸器 1只
砂轮平衡棒 1只
砂轮平衡仪 1只
碳化钨全圆顶针 2只
润滑油装置 1组
砂轮修整装置 1组
床台旋转角度 1组
手工具及工具箱（a.百分量表、b.油壶、c.一字起子、d.十字起、 e.梅开扳手、d.六角扳手）1组
标准砂轮及法兰 1组
标准研削液供给装置 1组
防水板 1组
操作手册、零件手册、检验报告 1套
