带桁架机械手的直线进给数控外圆磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项 目 | 单 位 | 机型：FX27P-60CNC | |
|
加工能力 |
工作台最大旋径 | mm | 270 |
| 两顶针最长距离 | mm | 600 | |
| 最大研磨直径 | mm | 270 | |
| 两顶心间最大荷重 | Kg(b) | 60(顶心工作)/20（只有工作头） | |
| 砂轮尺寸（直径×宽度×孔径） | mm | 405×38(32-50)×127 | |
| 砂轮转速 | rpm | 1650 | |
| 砂轮最大线速度 | m/s | 35(高速砂轮可达65) | |
| 砂轮修整 | mm | 自动型 | |
| 砂轮头 | 进给角度 | Deg | 90 |
| 进给行程 | mm | 220 | |
| X轴进给速度 | m/min | 6 | |
| X轴最小进给量 | mm | 0.001 | |
| 头架 | 主轴转速 | rpm | 50-500 |
| 主轴形式 | 同动或定心 | ||
| 顶针规格 | MT-5 | ||
| 尾座 | 自动伸缩距离 | mm | 40 |
| 顶针规格 | MT-4 | ||
| 工作台 | Z轴快速移动速度 | m/min | 8 |
| Z轴最小进给量 | mm | 0.001 | |
| 最大移动行程 | mm | 640 | |
| 旋转角度 | Deg | +7/-3 | |
| 马达 | 砂轮主轴马达 | KW | 3.75 |
| X轴进给马达（伺服） | KW | 1.5 | |
| Z轴进给马达（伺服） | KW | 1.5 | |
| 头架主轴马达 | KW | 0.75 | |
| 冷却水泵马达 | KW | 0.75 | |
| 润滑油马达 | KW | 0.25*2 | |
| 尾座油泵马达 | KW | 0.75 | |
| 其他 | 机器净重 | Kg | 3300 |
| 机器毛重 | Kg | 3500 | |
| 包装尺寸（长*宽*高） | mm | 2700*2000*2000 | |
产品信息

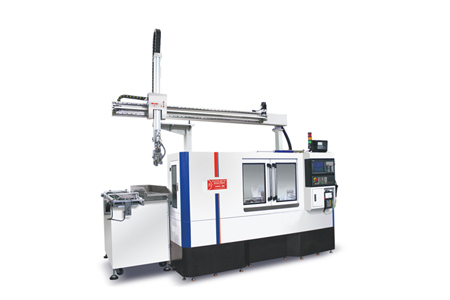

FX27P-60CNC高精度直线进给外圆磨床为全罩式，带桁架机械手。它自动回收和卸载材料。

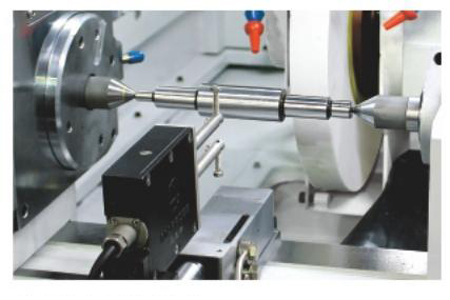

磨床配备主动测量装置，实现磨削过程全闭环控制。
特点：
●本设备是集外圆磨床和机器人于一体的全自动数控加工形式。可在研磨过程中自动上下料，实现一人多机管理模式，最大限度降低人工成本，实现工业化生产线的建立。
●西门子系统控制整机运行，包括在线测量、异常报警。机器人系统能适应不同形状工件的加工，能有效控制工件的精度和一致性。
● 90度回转机械手，将繁琐的上下料、多余动作减到最少，并全程监控工件，防止产品撞机，确保操作者的安全。
●研磨系统整体结构紧凑，最大限度地利用厂房空间，综合性价比优异。
可选设备
1.内孔磨削装置
2.外径自动测量仪
3.端面自动测量仪
4.磁铁+纸带过滤装置
5.全罩式钣金
6.辊砂修复装置
