全自动高速金属圆锯机
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：

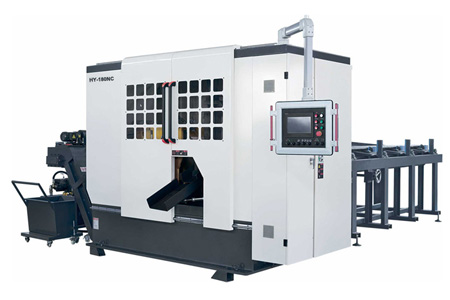

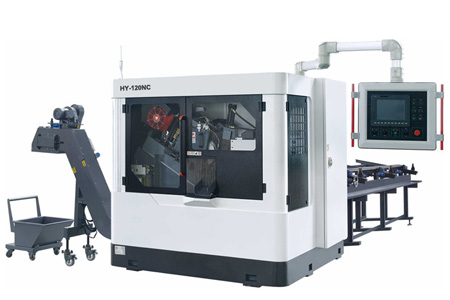

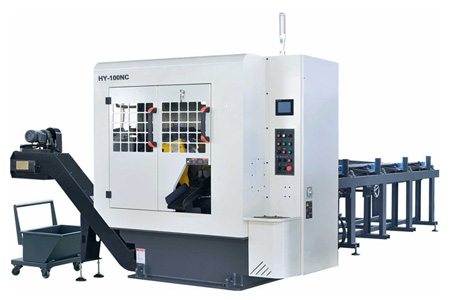

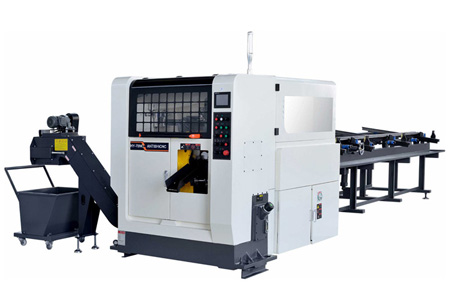

| 技术规格 | 单位 | HY-75NC | HY-85NC | HY-100NC | HY-120NC | HY-150NC | HY-180NC | ||
| 圆钢切削能力● | 毫米 | 10-75 | 10-85 | 30-100 | 30-120 | 50-150 | 70-180 | ||
| 方棒切割能力■ | 毫米 | 10~58 | 10~65 | 30~76 | 30~80 | 50~105 | 70~130 | ||
| 圆管切割能力○ | 毫米 | 10-75 | 10-85 | 30-100 | 30-120 | 50-150 | 70-180 | ||
| 方管切割能力□ | 毫米 | 10-58 | 10-65 | 30~76岁 | 30~80 | 50~105 | 70~130 | ||
| TCT超硬圆锯片 | 毫米 | 250/285 X 2.0T | 315×2.25T | 360×2.6T | 360/380 X 2.6T | 460×2.7T | 560×3.0吨 | ||
| 销孔孔径 | 毫米 | 4xφ11 XPCD63X φ32 | 4xφ11 XPCD63X φ32 | 4xφ11 XPCD90X φ40 | 4xφ11 XPCD90X φ40 | 4xφ14 XPCD90X φ50 | 4xφ21 XPCD120X φ50 | ||
| 主轴电机 | 千瓦 | 7.5(4P) | 9.5(4P) | 11(4P) | 15(4P) | 18.5(4P) | 30(4P) | ||
| 主轴转速 | 转速 | 20-160 | 20-180 | 20-120 | 40-160 | 30-125 | 20-80 | ||
| 锯头进给方式 | 交流伺服电机+滚珠丝杆（枢轴式进给） | 交流伺服电机+滚珠丝杆（30°倾斜进给） | AC伺服电机+滚珠丝杆（枢轴式进给） | 交流伺服电机+滚珠丝杆（30°倾斜进给） | 交流伺服电机+滚珠丝杆（30°倾斜进给） | 交流伺服电机+滚珠丝杆（水平进给） | |||
| 主夹具 | 油压，纵横夹具各一套 | 油压，纵横夹具各一套 | 油压，纵横夹具各一套 | 油压，纵横夹具各一套 | 油压，纵横夹具各一套 | 油压，纵横夹具各一套 | |||
| 切屑清理装置 | 无源线刷/动力线刷（可选） | 无源线刷/动力线刷（可选） | 无源线刷/动力线刷（可选） | 无源线刷/动力线刷（可选） | 无源线刷/动力线刷（可选） | 无源线刷/动力线刷（可选） | |||
| 齿轮齿隙补偿装置 | 通轴式磁粉制动器 | 通轴式磁粉制动器 | 通轴式磁粉制动器 | 通轴式磁粉制动器 | 通轴式磁粉制动器 | 通轴式磁粉制动器 | |||
| 工件进给驱动方式 | 交流伺服电机+滚珠丝杆 | 交流伺服电机+滚珠丝杆 | 交流伺服电机+滚珠丝杆 | 交流伺服电机+滚珠丝杆 | 交流伺服电机+滚珠丝杆 | 交流伺服电机+滚珠丝杆 | |||
| 送料虎钳夹持方式 | 液压，水平夹紧 | 液压，水平夹紧 | 液压，水平夹紧 | 液压，水平夹紧 | 液压，水平夹紧 | 液压，水平夹紧 | |||
| 工件前端去除长度 | 毫米 | 10~99（可关闭此功能） | 10~99（可关闭此功能） | 10~99（可关闭此功能） | 10~99（可关闭此功能） | 10~99（可关闭此功能） | 10~99（可关闭此功能） | ||
| 工件最终剩余长度 | 毫米 | 65+α（α小于设定切割长度） | 70+α（α小于设定切割长度） | 75+α（α小于设定切割长度） | 100+α（α小于设定切割长度） | 100+α（α小于设定切割长度） | 130+α（α小于设定切割长度） | ||
| 单次送料长度范围 | 毫米 | 6-780 | 6-800 | 10-680 | 10-800 | 10-800 | 10-650 | ||
| 工件自动送料长度待装 | 毫米 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | 3000-6000 | ||
| 自动工件进给方式 | 预排列式|液压升降机 | 预排列式|液压升降机 | 预排列式|液压升降机 | 预排列式|液压升降机 | 预排列式|液压升降机 | 预排列式|液压升降机 | |||
| 液压马达功率 | 千瓦 | 2.25(4P) | 2.25(4P) | 2.25(4P) | 2.25(4P) | 3.75(4P) | 5.5(4P) | ||
| 液压系统额定压力 | 兆帕 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | 4.5～7 | ||
| 液压油箱容量 | 大号 | 90后 | 120 | 110 | 150 | 150 | 150 | ||
| 冷却液装置马达 | 千瓦 | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | 0.19(2P) | ||
| 重量（主机+辊道） | 公斤 | 3000 | 4500 | 3900 | 5400 | 5600 | 12400 | ||
| 机器尺寸(LXW) | 毫米 | 7100X2200 | 6910X3000 | 6500X2760 | 7234X3339 | 7300X3600 | 7416X3788 | ||
产品描述：
高速金属圆锯机系列
● 伺服进给及进给系统切割精度高；
● 是传统锯床切割速度的5倍；
● 主夹具采用国际流行的三点式夹紧，夹紧牢固可靠；
● 主动倾斜送料，避免物料表面损伤，提高送料精度；
● 高精度、高精度主轴齿轮箱，带齿隙消除机构，使进给稳定，大大提高刀具寿命；
● 一键启动，对话式触摸输入，操作简单快捷。
标准设备
1. 锯片摆动防振装置：碳化铝平行块
2. 出料工件分离装置：气动|往复式
3. 自动集中润滑系统：定时定量强制供脂
4. 刀具微量润滑系统：准干式间歇式润滑
5.排屑器：链板I型连续或间歇运行
6.工作灯：LED|防水防尘
可选设备
液压上料架
TCT锯片
