交叉圆锥滚子轴承在线轨高速数控立车中的应用

线轨数控高速立车工作台需要承载工件并带动工件一起运转，其承载能力和回转精度无疑影响着工件的加工效果，而工作台下面的支撑轴承实现了这一切的关键。

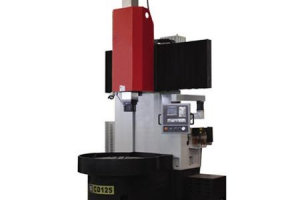

主要线轨数控高速立车回转垂直于水平面，一个孔径较大的圆形工作台，用于装夹工件，柔性制造系统。此类机床用于加工轴承尺寸大、精度尺寸相对较小的大型复杂零件。

交叉交叉滚子轴承是针对数控立车工作台的优化设计而推出的创新一体式轴承解决方案。它可以提供更高水平的回转精度和支撑刚性，并节省更多的设计空间及部件材料。

数控车床根据车削加工要求在结构上进行专门设计并配备通用数控系统而形成的数控车床，数控系统功能强，自动化程度和加工精度也比较高，适用于一般回转类零件的车削加工。车床可同时控制两个坐标轴，即X轴和Z轴。

高精度轴承加轴承轴承的组合以及动静压轴承系统。但两种安装形式在精度和安装上的约束，很难满足日趋严苛的加工要求。为了避免工作台安装不当造成的精度损失，或者结构复杂导致的机床体积增加、维护成本升高，一体式轴承装配方案恢复精巧的结构和高精度而备受青睐。交叉圆锥滚子轴承正是这样一款优化设计的一体式式轴承产品。

交叉交叉滚子轴承两列滚道和滚子，相互直角，滚子交错相对，轴承的头盔面高度与单列轴承相似，总体有效跨距呈大幅，因此其抗倾覆力矩提高的能力也更加同时，紧凑的轴承结构可以缩短轴的长度，从而降低热膨胀的影响，有效地为客户节省加工成本。
