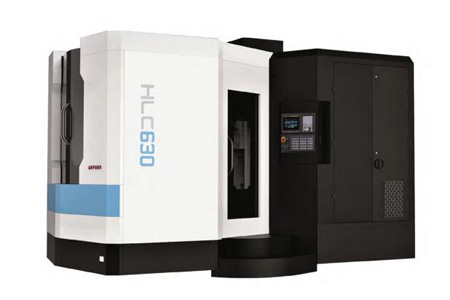

HLC系列卧式加工中心
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 型号参数 | HLC500 | HLC500S | HLC630 | HLC630S |
| 工作台尺寸（毫米） | 500x6C0 | 500×600 | 630×630 | 630×700 |
| 工作台最大承重 (kg) | 500 | 600 | 1500 | 950 |
| 工作台分度（°） | 1°x360/0.001°连续 | 1°x360/0.001°连续 | 1°x360/0.001°连续 | 1°x360/0.001°连续 |
| 工作台T型槽(槽数x宽槽x槽距)(mm) | 6x14x80 | 6x14x80 | 5x18x125 | 5x18x125 |
| X/Y/Z 行程 (mm) | 800/600/600 | 800/6201600 | 1000/800/900 | 1050/750/900 |
| 快速移动速度(X /Y /Z) m/min | 20/15/20 | 20/15/20 | 20/15/20 | 20/15/20 |
| XYZ切削速度(mm/min) | 1-8000 | 1-8000 | 1-8000 | 1-8000 |
| 主轴中心线至工作台面（mm） | 50-650 | 40-640 | 0-800 | 120-870 |
| 主轴端面至工作台中心 (mm) | 150-750 | 185~785(BT40)
158-758(BT50) |
200~1100 | 130~1030 |
| 主轴转速（rpm） | 6000 | 6000/8000 | 6000 | 6000 |
| 主轴功率（千瓦） | 11/15 | 11/15 | 15/18.5 | 15/18.5 |
| 刀柄形式 | BT50 | BT50 | BT50 | BT5O |
| 拉钉 | BT50~45° | BT40-45°BT50~45° | BT50-45° | BT50-45° |
| 刀库容量 | 24;32/40 | 24;32/40 | 24;32/40 | 24;32/40 |
| 换刀时间（秒） | 3.5 | 3.5 | 3.5 | 3.5 |
| 最大工具重量 (kg) | 25 | 25 | 25 | 25 |
| 最大刀具直径（mm） | Φ110 / Φ220 | Φ110 / Φ220 | Φ110 / Φ220 | Φ110 / Φ220 |
| 气压（兆帕） | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| 机床重量（公斤） | 10800 | 121500 | 13000 | 13500 |
| 机床轮廓尺寸（长 x 宽 x 高）mm | 3800x 3000x 3020 | 3800x 2800x 2900 | 4300x 3150x 3800 | 4300x 3150x 3600 |
| HLC800 | HLC1000 | HLC1000S | HLC1250 | HLC1500 |
| 800×800 | 1000×1000 | 1000×1000 | 1250×1250 | 1500×1500 |
| 2000/3000 | 5000 | 1500 | 7000/5000 | 8000 |
| 1°x360/0.001°连续 | 1°x360/0.001°连续 | 1°x360/0.001°连续 | 1°x360/0.001°连续 | 1°x360/0.001°连续 |
| 5x22x160 | 7x22x130 | 7x22x130 | 7x22x150 | 5x28x275 |
| 1200/900/900 | 1800/1400/1400 | 1600/1000/1000 | 1800/1400/1400 | 2500/1500/2000 |
| 20/15/20 | 16/12/16 | 16/12/16 | 16/12/16 | 9/9/9 |
| 1-8000 | 1-~5000 | 1-5000 | 1-5000 | 1-5000 |
| 0-900 | 0~1400 | 120~1120 | 0~1400 | 50~1550 |
| 200~1100 | 250~1650 | 200~1200 | 250~1650 | 610~2610 |
| 6000 | 6000 | 6000 | 6000 | 6000 |
| 15/18.5 | 18.5/22 | 18.5/22 | 18.5/22 | 18.5/22 |
| BT50 | BT50 | BT50 | BT50 | BT50 |
| BT50~45° | BT50~45° | BT50~45° | BT50~45° | BT50~45° |
| 24;32/40 | 30;3240 | 30;3240 | 30;3240 | 30;3240 |
| 3.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 25 | 25 | 25 | 25 | 25 |
| Φ110 / Φ220 | Φ125 / Φ240 | Φ125 / Φ240 | Φ125 / Φ240 | Φ125 / Φ240 |
| 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 | 0.6~0.8 |
| 14000 | 26000 | 20000 | 28000 | 34000 |
| 4300x3150x3900 | 7400x 5900x 3820 | 6400x 5500x 3820 | 7400x5900x 3820 | 8200x6900x5000 |
| 型号参数 | HLC630SAPC | HLC630APC |
| 工作台尺寸（mm） | 630×700 | 630×630 |
| 工作台数量 | 2 | 2 |
| 工作台分度（°） | 1°x360/0.001° | 1°x360/0.001° |
| 最大装载重量 (kg) | 950×2 | 800×2 |
| 工作台T型槽(槽数x宽槽x槽距)(mm) | 5x18x125 | 5x18x125 |
| 最大工件尺寸（mm） | Φ960 ×800 | Φ1000 ×900 |
| 三轴行程(X/Y/Z) (mm) | 1050/750/900 | 1100/800/1100 |
| 三轴进给速度(m/min) | 20 | 24 |
| 主轴中心线至工作台面（mm） | 0~750 | 50~850 |
| 主轴端面至工作台中心 (mm) | 130~1030 | 125~1225 |
| 主轴锥孔 | BT50 | BT50 |
| 最大限度 主轴转速(R/MIN) | 6000 | 6000 |
| 主轴电机功率（KW） | 15/18.5 | 15/18.5 |
| ATC 类型，工具容量 | 盘式30T（选配：链式32T/40T） | |
| 3轴定位精度/重复定位精度(mm) | 0.018/0.010 | 0.015/0.008 |
| 分表精度/重复精度 | 15/5 | 10/3 |
产品特点：
HLC系列 本机床底座、立柱、滑台、主轴箱均采用优质铸铁HT300。主基础采用大截面密筋设计，采用有限元分析，确保高抗弯刚度，抗扭刚度高，固有频率高，抗振性能提高。
三轴线性导轨满足高速技术性能。且精度要求高。经过二次时效处理，消除内应力。具有整体刚性好、吸振性能好、抗震性能好的特点。
广泛应用于军工、汽车、模具、机械制造等行业的箱体零件、外壳零件、盘形零件的加工。零件一次装夹后，可进行铣、镗、钻、扩、铰、攻丝等多道工序加工，精度高、自动化程度高、可靠性高、机电一体化程度高、操作简单，整体造型美观。
产品描述
HLC系列卧式加工中心整体延续HC500A、HC630A、HC800A硬轨卧式机床结构，采用倒T型结构，一体式机座，床身前带机座一体式结构，直线坐标导轨均为重载高精密滚柱型线轨，机床高速行进进给时震动小，低速进给无爬行，可承载重负荷切削，并具有高精度稳定性和动态响应特性。
机床可选用FANUC和西门子系统，转台、刀库、主轴、线轨、丝杠均为台湾品牌。
| 序号 | 标准配置 | 序号 | 可选配置 |
| 1 | 24 把机械手刀库 | 1 | 32把机械手链式刀库 |
| 2 | 主轴气幕防尘系统 | 2 | 40 把机械手链式刀库 |
| 3 | 工件冷却系统 | 3 | 中心出水主轴（配高压冷却装置） |
| 4 | 等分度数控回转工作台 | 4 | ZF齿轮箱传动 |
| 5 | 自动润滑系统 | 5 | 主轴油冷装置 |
| 6 | 螺旋排屑装置 | 6 | 任意分度数控回转工作台 |
| 7 | 链板式提升排屑器 | 7 | 刮板式提升排屑器 |
| 8 | 整体防护护罩 | 8 | 三轴光栅尺控制 |
| 9 | 工具箱 | 9 | 刀具检测装置 |
| 10 | 地脚螺栓及垫块 | 10 | 工件检测装置 |
| 11 | 开门保护装置（防护门） | ||
| 12 | 手提吹屑空气枪 | ||
| 13 | 机台清洗水枪 | ||
| 14 | 简易油水分离器 |
