数控立式车床如何加工涡轮法兰？

数控立式车床加工涡轮法兰的特点：

装夹方便：涡轮法兰尺寸大、重量重，数控立式车床的立式结构可使工件以轴线为基准垂直安装，利用工作台的旋转和卡盘等夹具装夹，能有效避免因工件自重变形，保证装夹稳定性和精度。

加工精度高：数控立式车床刚性好、精度保持性强，能实现多轴联动，可精确控制刀具在不同方向的运动，对涡轮法兰的内外圆、端面、键槽等部位进行高精度加工，确保各部位尺寸精度和形位公差符合要求。

加工效率高：立式车床工作台承载能力大、转速范围广，可配备多把刀具同时加工，能通过自动化控制系统实现高效切削，缩短加工时间，提高生产效率。

数控立式车床加工涡轮法兰的工艺：

粗加工：使用硬质合金刀具对毛胚进行粗车，切除大部分余量，为后续精加工留0.5-1mm的加工余量，同时要注意控制切削参数，避免因切削力过大导致工件变形或振动。

精加工：更换锋利的精加工刀具，采用较小的进给量和切削深度，以保证加工表面质量和尺寸精度。对于涡轮法兰的密封面，需达到较高的表面粗糙度要求，可通过多次走刀和光整加工实现。

键槽加工：根据键槽的尺寸和精度要求，选择合适的键槽铣刀，采用数控加工方式保证键槽的位置精度和尺寸精度，加工过程中要注意排屑和冷却，防止刀具磨损和工件变形。

检测与修正：加工过程中需使用量具如卡尺、千分尺、三坐标测量仪等进行实时检测，发现偏差及时修正，加工完成后要进行全面检测，确保法兰各项指标符合设计要求。

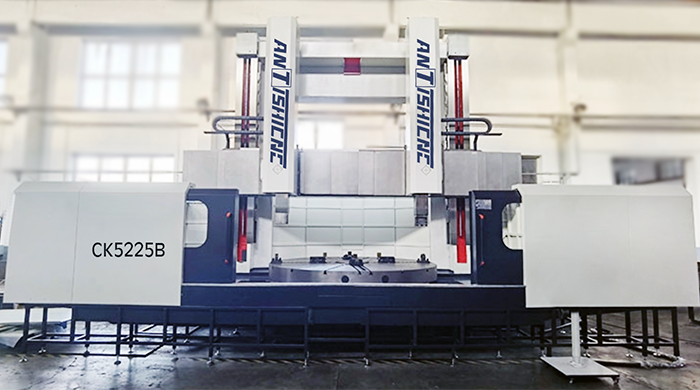

根据法兰的功能和要求，首先需要进行涡轮法兰设计和规划，确定加工部件的尺寸、形状和材料，并选择适合的数控立式车床型号进行精密加工。本月上海鞍提仕公司有一个卢旺达客户咨询了加工2000mm直径的涡轮法兰，高度达到1500mm，根据客户要求我们工程师定制了CK5225B数控立式车，参考如下：

规格	单位	CK5225B-16-15
最大车削直径	mm	2500
工作台直径	mm	2250
最大工件高度	mm	1600
最大工件重量	Ton	15
工作台转速范围	r/min	1～60
机器重量（大约）	t	37
机器占地面积	mm	9200*6800*4850

数控立式车床的加工稳定性好。减少了因人为因素导致的误差和废品率，从而降低了生产成本。
