电火花穿孔机适用于具有导电特性的硬质资料的加工，利用铜管做上下连续的垂直运动。加工直径通常在0.10~3.0mm范围内。EDM drilling machine 可应用于工具和模具制造行业、航空和航天工业、机床制造业、玻璃工业、汽车制造和制药行业。主要的应用场合可以是初钻孔、喷嘴孔、排气孔、塑料工具的冷却孔、涡轮铲的真空孔。下面由上海鞍提仕机械设备有限公司工程师为您介绍：

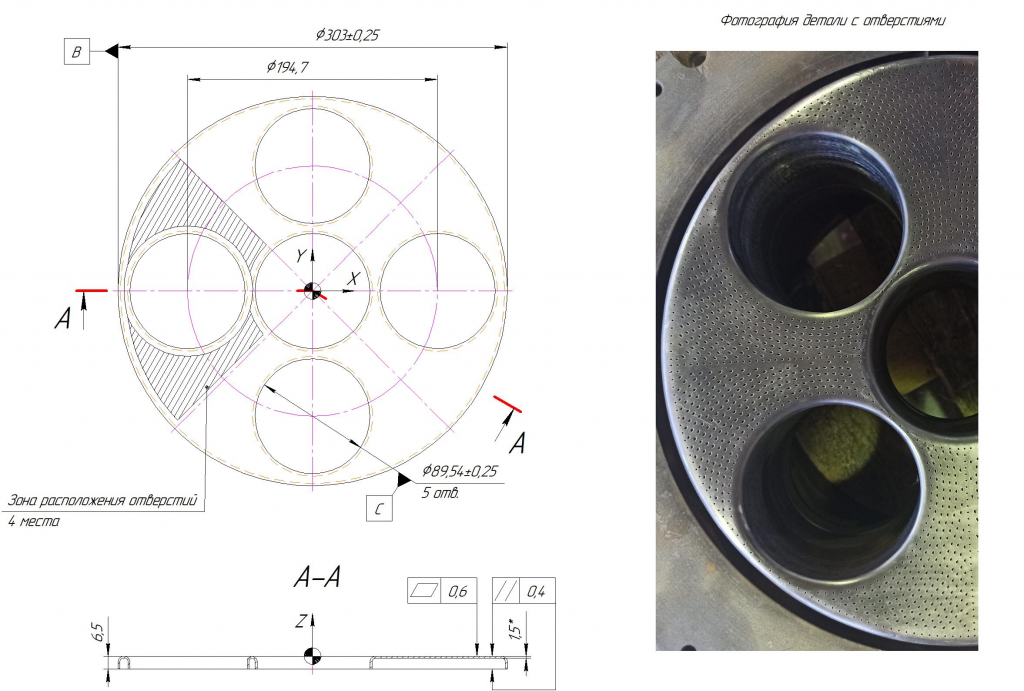

如图所示，以下是客户对于加工的描述：该板材有2256个直径为0.76+0.08mm的小孔。表面排孔定位公差为+0.125mm。孔与工件表面呈90度和30度角。水平面上有一个零角。标记”1.5*”表示制造工件的板材厚度。标记”0.6″和”0.4″表示与平面和工件侧壁平行度的偏差。

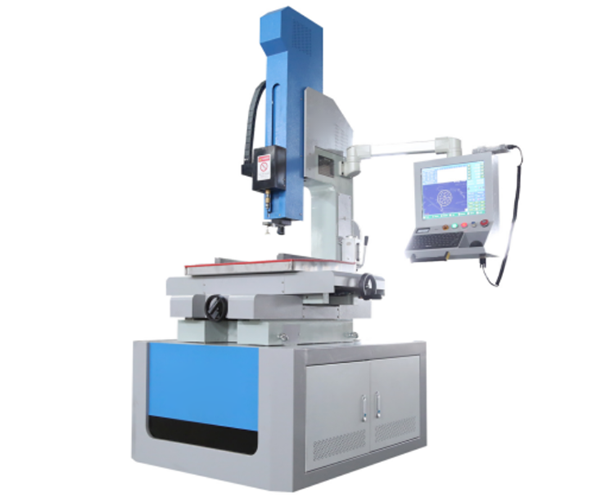

根据客户以上要求，上海鞍提仕机械设备有限公司工程师为客户匹配DZ703数控穿孔机，改机器可以确保孔径的高精度、孔的垂直度和圆柱度以及无毛刺和不偏向。经过硬化处理的钢材也可以接受电火花加工处理,可以避免传统的先穿孔后淬火的板材的淬火变形的现象。甚至难切割材料（如钨、钛、因康镍合金、镍基合金、不锈钢合金和钼等）也都可以接受加工。采用上海鞍提仕机械设备有限公司生产的电火花穿孔机床,整个过程精确可控，而无需事先设定精确的穿孔深度。
| 项目内容 | 性能参数 | |
| 参数规格 | 机床规格 | DZ703 |
| X/Y轴行程(mm) | 400×300 | |
| Z轴行程(mm) | 300 | |
| 主轴二次行程(mm) | 360 | |
| 台面尺寸(mm) | 420X320 | |
| 工作台承重(kg) | 200 | |
| 外形尺寸(mm) | 1300X1200X1800 | |
| 电极装夹直径范围(mm) | Ø0.3 – Ø3.0 | |
| 整机重量(kg) | 700 | |
| 工作液 | 自来水/蒸馏水 | |
| 工作液桶容量（L） | 45 | |
| 加工指标 | 加工深度(mm) | 0-300 |
| 最大深径比 | 300:1 | |
| 最大加工速度(mm/min) | 60 | |
| 最大加工电流(A) | 30 | |
| 最大消耗功率(KVA) | 3.6 | |
| 工作压力(Mpa) | 8 | |
| 电源输入方式(V/HZ) | 380/50 | |
| 配置情况 | X/Y轴控制 | 光栅数显 |
| Z轴控制 | 细分步进电机控制 | |
| 二次行程控制方式 | 交流减速电机控制 | |
| 数显 | 三轴数显 | |
| 过滤方式 | 可更换间隙式 | |
| 水泵 | 专用柱塞泵 | |
| 滚珠丝杆 | 台湾 | |
| 直线导轨 | 台湾 | |
| 导向板 | 台湾 | |
| 电机旋转头 | 台湾 （钨钢材料） | |
| 大理石 | 苏州 | |
| 光栅尺 | 广东 | |
| 变压器 | 常州（3.6KW增强型） | |
| 电阻 | 苏州 300W超大型无感电阻 | |
如何高效准确地获取这些工艺参数，充分保证穿孔产品质量，是数控穿孔机的研究热点，上海鞍提仕机械设备有限公司可以提供及时的技术支持、培训和备件供应。我们只生产高质量的数控穿孔机！
