如何使用电火花多轴穿孔机加工孔板圆盘？

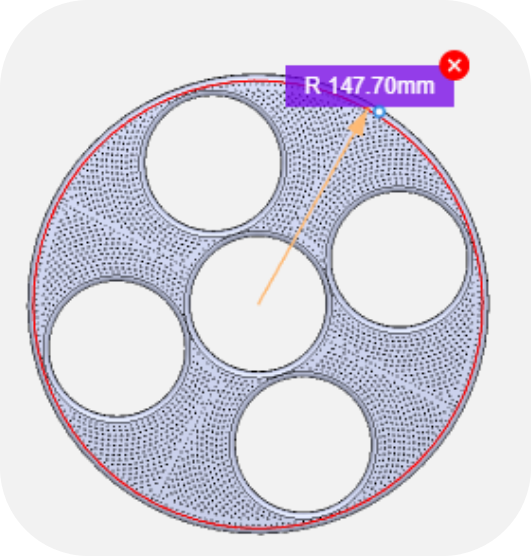

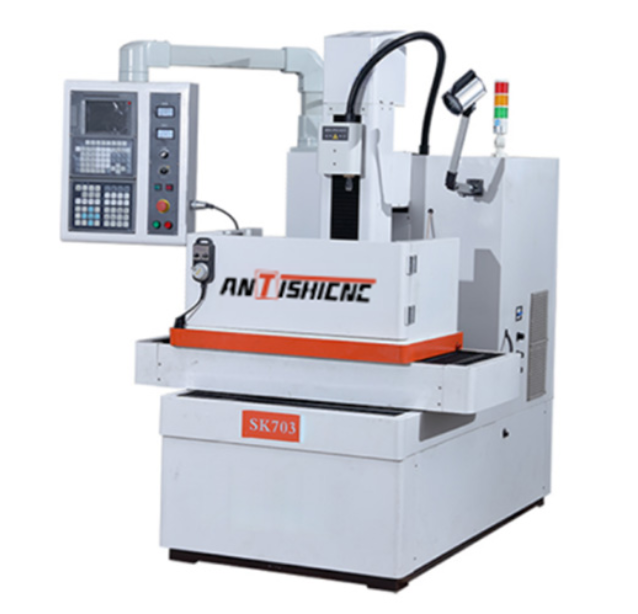

本月上海鞍提仕公司的马来西亚客户再次定制了一台EDM数控多轴穿孔机用来加工孔板圆盘，该飞圆盘的尺寸直径约303mm,厚度为6.5mm，重量为0.62KG，需要加工图纸中方孔0.6mm，倾斜孔0.4mm，经过上海鞍提仕工程师技术研究和探讨，最后为客户定制SK703 EDM多轴穿孔机,该EDM穿孔机可直接穿透斜面、曲面，不受材料硬度、韧性的限制。且设备已经实现5轴联动.除可加工普通导电材料外，还可顺利加工不锈钢、硬质合金、淬火钢、高温耐热合金、铜合金、钛合金等难加工的导电材料。以下是改设备定制行程主要参数：

为提高机床的定位精度和可靠性，机床X、Y、Z轴均采用松下交流伺服电机驱动，台湾直线导轨及台湾滚珠丝杠传动；运动轴、b轴采用松下交流伺服电机通过数控回转工作台驱动，运动轴W采用松下交流伺服电机驱动，采用滚动导轨及滚珠丝杠控制。

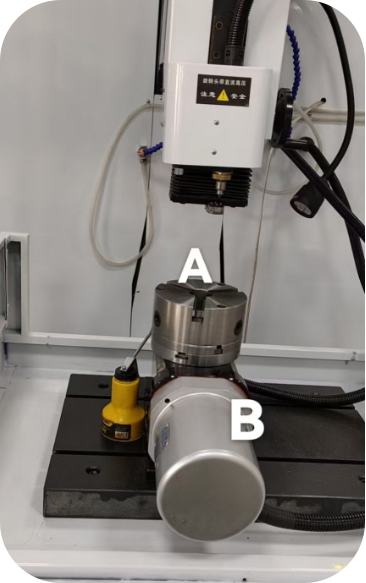

多轴数控钻孔机钻孔夹具	钻孔部件

SK703 EDM穿孔机配有水电导率自动控制工作液系统，可对水电导率进行自动检测及处理。系统配有三级过滤，高压工作液采用气液增压泵，工作液罐为不锈钢板制作。该系统由不锈钢水箱、自吸泵、高压泵、节流阀、过滤器、水电导率自控系统及管路组成，可实现加工过程中的冲洗、加工区域的冷却和排屑。

如需了解更多定制方案，请联系上海鞍提仕机械设备有限公司，我们提供客户及时的技术支持、培训和备件供应！

EDM穿孔机官网: https://www.antsmachine.cn/edm-drill/
