如何用瑞士型数控走心机加工异径直通接头

近日，一个客户拿着图纸和图片找到我们公司，要加工异径直通接头，我们推荐了瑞士型走心机来加工这个工件，接下来由上海鞍提仕工程师为您介绍什么是异径直通接头和如何用走心机加工异径直通接头。

一、什么是异径直通接头

异径直通接头，也称为变径直通接头，是一种用于连接不同直径管道的管件。

1.结构特点

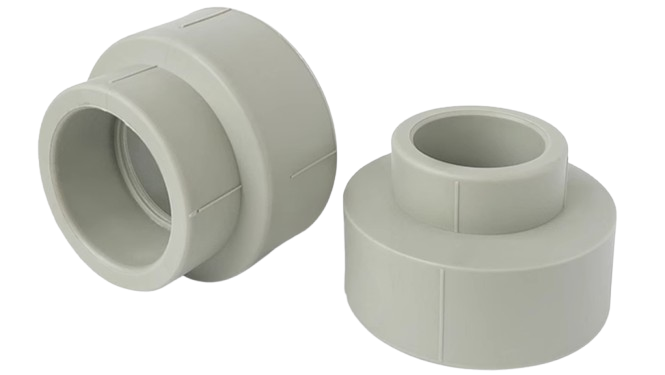

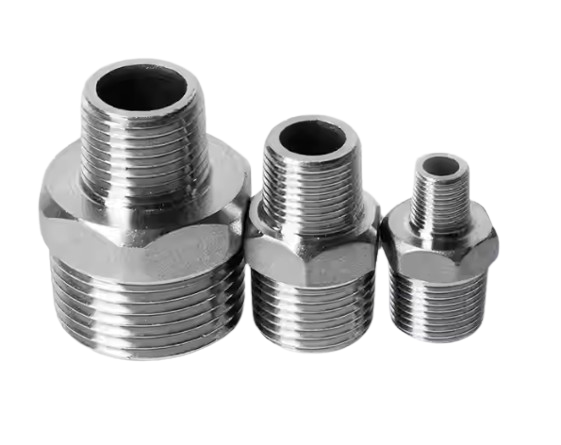

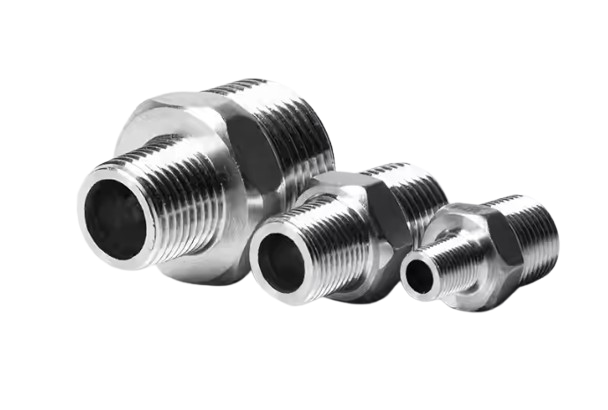

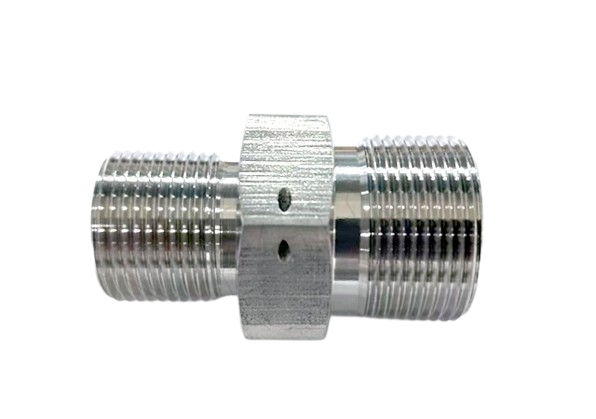

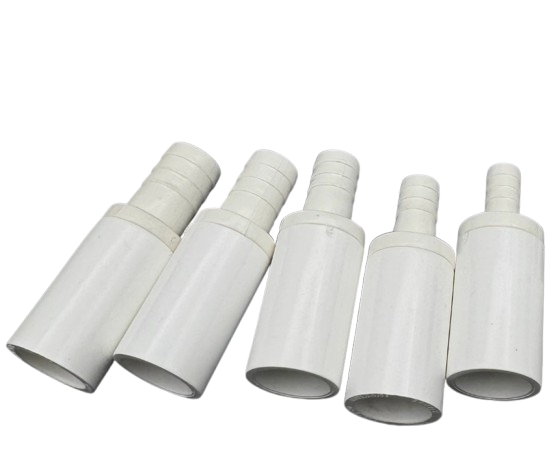

异径直通接头通常由两个不同直径的端口组成，中间部分呈直线形状。其材质多样，包括金属（如不锈钢、铜、铸铁等）和塑料（如 PVC、PPR 等）。接头的两端通常带有螺纹、法兰或其他连接方式，以便与管道进行连接。

 2.作用

 3.应用

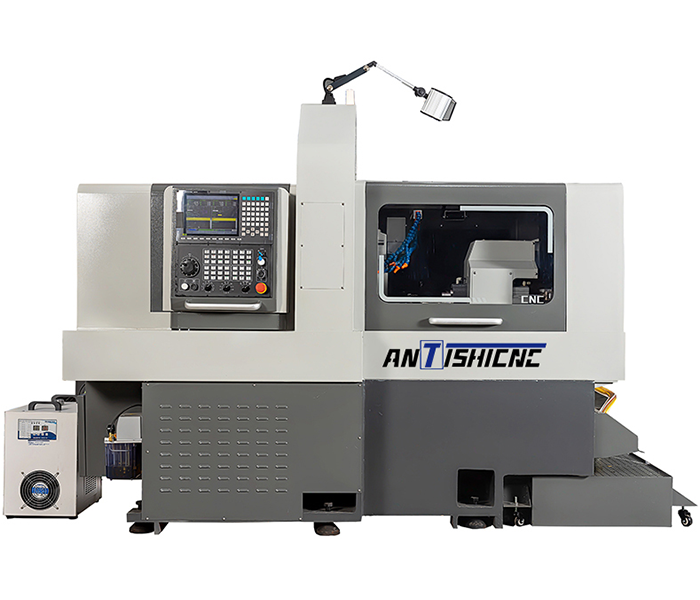

二、如何用走心机加工异径直通接头

1.准备工作

设计与编程

根据异径直通接头的图纸要求，使用专业的编程软件进行数控编程。确定加工工艺路线、切削参数（如切削速度、进给量、切削深度等）以及刀具的选择。

考虑到异径直通接头的不同直径部分，合理规划加工顺序，以确保精度和表面质量。

刀具选择

选择适合加工材料的刀具，通常包括外圆车刀、内孔车刀、切槽刀等。对于瑞士型车床走心机，刀具的尺寸和形状要与机床的刀具系统相匹配。

考虑使用高质量的硬质合金刀具，以提高切削效率和刀具寿命。

材料准备

准备好所需加工的材料，确保材料的尺寸和质量符合要求。对于异径直通接头，常用的材料有不锈钢、铜、铝等。

对材料进行适当的预处理，如去除毛刺、清洁表面等。

2.加工过程

装夹工件

使用合适的夹具将工件装夹在走心机的主轴上。确保工件装夹牢固，避免在加工过程中发生位移或振动。

对于细长的异径直通接头，可以考虑使用辅助支撑装置，以提高加工的稳定性。

粗加工

首先进行粗加工，去除大部分余量。根据编程的工艺路线，使用外圆车刀和内孔车刀分别加工异径直通接头的外径和内径。

控制切削参数，确保粗加工的效率和刀具寿命。在粗加工过程中，要注意及时清理切屑，避免影响加工质量。

精加工

在粗加工完成后，进行精加工。调整切削参数，减小切削深度和进给量，以提高加工精度和表面质量。

使用高精度的刀具，对异径直通接头的外径和内径进行精细加工，确保尺寸精度和表面粗糙度符合要求。

对于有特殊要求的表面，如密封面，可以采用磨削或抛光等工艺进行进一步加工。

切槽和螺纹加工

根据设计要求，使用切槽刀在异径直通接头的适当位置进行切槽加工。确保槽的尺寸和位置精度。

如果需要加工螺纹，可以使用螺纹车刀进行螺纹加工。选择合适的螺纹规格和切削参数，确保螺纹的质量和精度。

检测与修正

在加工过程中，定期使用测量工具对异径直通接头的尺寸和精度进行检测。如发现偏差，及时进行修正。

可以使用三坐标测量仪等高精度测量设备，对加工后的异径直通接头进行全面检测，确保产品质量符合要求。

3.后处理与质量控制

清洗与防锈

加工完成后，对异径直通接头进行清洗，去除表面的切屑和油污。可以使用清洗剂和超声波清洗设备进行清洗。

对清洗后的工件进行防锈处理，如涂抹防锈油或进行表面处理，以防止工件生锈。

质量检验

对加工后的异径直通接头进行严格的质量检验，包括尺寸精度、表面质量、螺纹质量等方面的检查。

可以采用抽样检验或全检的方式，确保产品质量符合标准和客户要求。

包装与存储

对合格的异径直通接头进行包装，选择合适的包装材料和方式，以保护工件在运输和存储过程中不受损坏。

将包装好的工件存放在干燥、通风的仓库中，避免受潮、受热和受挤压。

总之，用瑞士型数控走心机加工异径直通接头需要精心设计加工工艺、选择合适的刀具和夹具，并严格控制加工过程中的各项参数，以确保加工出高质量的产品。我公司的工程师将与您一起，为您匹配最合适的解决方案。
