名称	项目		单位	规格
工作台	尺寸(宽度×长度)		mm	2000×4000
	T形槽（尺寸×数量×间距）		mm	22×10×180
	最大承重		t	18
龙门	两立柱间距		mm	2800
	主轴端面至工作台距离		mm	300～1300
行程	X轴		mm	4200
	Y轴		mm	2800+550（铣头行程）
	Z轴		mm	1000
快速速度	X轴		mm/min	10000
	Y/Z轴			12000
进给速度	X/Y轴		mm/min	5～8000
	Z轴			5～8000
主轴	主轴额定功率		Kw	17/23
	主轴最大扭矩		Nm	56.4/67.9
	主轴转速		rpm	20000
	主轴锥孔			HSK-A63
	滑枕截面		mm	480×410（二线轨）
精度	定位精度	X	mm	0.035（全长）
		Y	mm	0.025（全长）
		Z	mm	0.015（全长）
	重复定位精度	X/Y/Z	mm	0.023/0.020/0.015
	机床检验精度标准		GB/T 19362.1—2003
其它	机床电源总容量		KVA	60
	气压		bar	6.5
	机床重量（约）		T	45
	机床外形尺寸(长X宽X高)		mm	1100064005500

产品描述：

一、设备主要结构

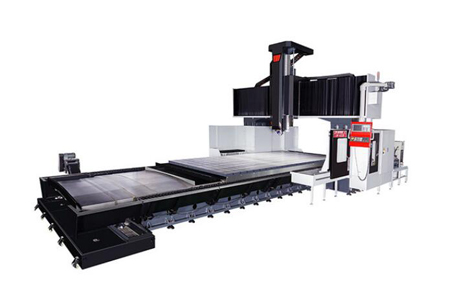

本机床系吸收国外技术设计的龙门框架结构的数控定梁龙门加工中心，立柱固定在床身侧面，横梁固定在两个立柱上，在横梁上装有滑枕式镗铣头（主轴），组成了龙门框架式对称形结构，具有较高的热对称性，整机刚性高，稳定性好，具有较高的动静特性，机床定位精度高。机床的三个直线运动坐标轴分别是:

（1）工作台纵向移动(X坐标轴)

（2）滑鞍沿横梁移动(Y坐标轴)

（3）滑枕轴向移动(Z坐标轴)

2、机床主轴

主传动采用主轴交流伺服电机作为动力源，通过变速箱将动力传递到主轴组。主轴组采用台湾知名品牌制造，具有高精度，高性能。变速箱及主轴组有恒温冷却，确保滑枕温度均匀，提高了主轴精度的稳定性和机床的加工精度，主轴箱部件采用双液压缸平衡机构，保证主轴箱的运动的稳定性。

3、各轴进给

X轴驱动——伺服电机通过减速机降速传动滚珠丝杠，带动工作台在床身上前后移动，实现X轴进给运动，并对丝杠进行预拉伸，以提高丝杠副的刚度。

Y轴驱动——伺服电机通过减速机降速传动滚珠丝杠，带动滑鞍在横梁上左右移动，实现Y轴进给运动。

Z轴驱动——伺服电机通过连轴器传动滚珠丝杠，带动主轴箱在滑鞍上上下移动实现Z轴进给。并且Z轴电机带有自动抱闸功能，在断电的情况下，自动抱闸将电机轴抱紧，使之不能转动。本轴采用双液压缸平衡机构，保证滑枕运动的稳定性。

4、基本部件

机床的床身、工作台、立柱、横梁、滑枕和滑鞍等大件材质均为优质铸铁件，并经多次时效处理。机床总体结构设计采用了FEM有限元分析、优化技术，以便得到较高的刚性。本机床的床身、工作台为封闭的箱型结构，合理布置加强筋，并采用多点支承方式；立柱、横梁为大截面，纵横布有加强筋条，具有足够的抗弯、抗扭强度和较高的基础件刚性，可满足重负荷切削加工要求。

5、机床导轨

X轴导轨副——采用两条重载直线导轨，摩擦系数小，工作台灵敏度高，高速振动小，低速无爬行，定位精度高，伺服驱动性能优；同时承载能力大，切削抗振动性能好，可以改善机床性能特性，提高机床的精度和精度稳定性及机床的使用寿命。

Y轴导轨副——采用三条重载直线导轨，横梁采用大截面，导轨阶梯式布置，具有足够的抗弯刚度和抗扭刚度。

Z轴导轨——采用两条重载直线导轨，确保加工时切削平稳。

6、机床液压系统和润滑系统

液压系统的主要控制部件均采用国内知名品牌，平衡可靠。

液压系统功能：滑枕平衡

机床润滑形式：自动稀油润滑导轨及丝杆。

7、机床冷却系统和排屑系统机床

机床的冷却系统采用外冷却方式，其冷却液为乳化无腐蚀液体。

机床的排屑系统是通过床身两侧的排屑器输送到床身前端，并将切屑排放到集屑小车中。

8、机床防护装置

床身导轨（X轴）采用防锈金属伸缩防护罩。

横梁导轨（Y轴）采用风琴式防护罩。

床身外防护采用简易式护罩（仅操作区及刀库侧防护）。

9.电气系统

机床采用西门子公司828D型数控系统，配10.4”彩色液晶显示器+MDI操作面板；显示器正面有CF卡接口和USB接口，背面有用于通讯的以太网接口和RS232C接口，操作界面为中文显示（可选择英文）。

标准设备

序号	名称	型号及规格	数量	生产厂家
1	地脚螺丝	M36×2P×125×Ø17	1台套	中国
2	地锚螺栓及螺帽	M16×500L	1台套	中国
3	机床垫铁	Ø140×Ø22×60	1台套	中国
4	随机工具箱	内六角扳手2.5-10 一字螺丝刀十字螺丝刀开口扳手32号梅开口扳手风枪及弹簧风管玻璃胶	1套	中国
5	排屑器	两螺一链+接屑车	1套	中国
6	主轴油冷机	瑞科	1套	中国
7	CF卡	2G	1PCS	中国
8	USB读卡器		1PCS	中国
9	网线	5米	1PCS	中国
10	变压器	60KVA	1PCS	中国
