铣床是一种用途广泛的机床,主要用于加工各种平面、沟槽、齿轮、螺旋面等,其工作原理是通过铣刀的旋转运动以及工件的直线或曲线运动来实现切削加工。它具有较高的加工精度和表面质量,能够满足不同行业对零部件的加工要求。
立式铣床的优势:
结构紧凑,占地面积小,便于在较小的工作空间内安装和使用。例如在一些小型加工车间,空间有限,立式铣床能够更好地适应环境。
刀具装卸方便,更换刀具的时间较短,能提高生产效率。像在批量生产中,频繁更换刀具时,其优势明显。
适合加工平面、台阶面、斜面等,对于垂直方向的加工较为擅长。比如加工一些具有垂直特征的模具零件。
主轴刚性较好,能承受较大的切削力,可进行重切削。
卧式铣床的优势:
加工范围更广,可以加工较长的工件,对于长轴类零件的加工具有优势。如在汽车制造中,加工汽车的传动轴。
能更方便地安装多种附件,如万能铣头、回转工作台等,从而扩展其加工能力。万能铣头可实现复杂角度的加工。
由于工作台可以在水平方向移动,在加工过程中,工件的装夹和测量相对容易。对于精度要求较高的零件,便于随时测量和调整。
对于一些需要进行多面加工的工件,无需重新装夹,减少了装夹误差。

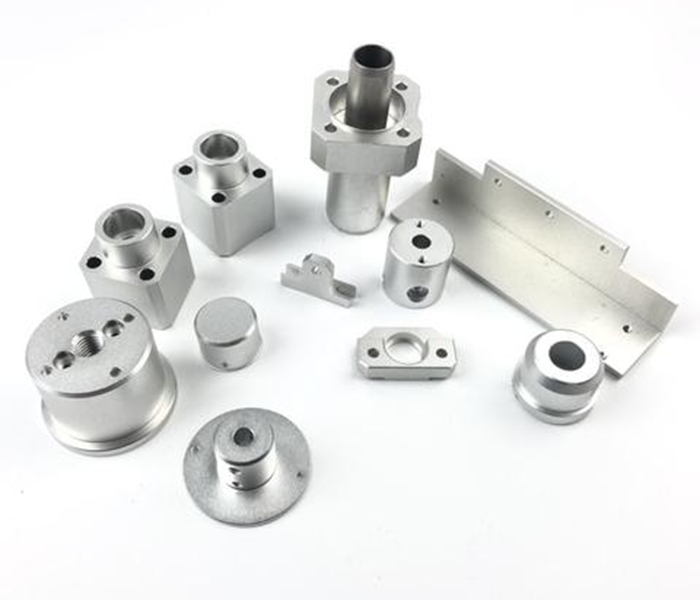

铣床广泛应用于多个行业,如机械制造、模具、航空航天、电子、医疗器械等,用于加工各类零部件。在机械、模具等行业中,铣床能制造精密零件;在航空航天等领域,可加工关键部件。
如果你有对工件的垂直面和顶面的加工需求,并且有着高的精度要求,鞍提仕的立式升降台铣床X5040可以给你作为一个参考。
X5040是一种使用范围很广的机床,它适用于用各种棒状铣刀、圆柱铣刀、角度铣刀及端面铣刀来铣切平面、斜面、沟槽、齿轮等。
在X5040上装置分度头时,可以铣切直齿齿轮和铰刀等零件,此时每当零件被加工完一个齿后,利用手动使零件绕自己的中心转动一定的角度,以便加工下一个齿。如果在装上分度头的同时,把分度头的传动轴与工作台的纵向丝杆用挂轮架联系起来,尚能铣切螺旋面(如钻头的螺旋槽、螺旋齿轮、鼓轮等)。
X5040还可以装上圆工作台,用以铣切凸轮及弧形槽。因此X5040型立式铣床适用于各种企业,从小规模的机械修理站到大量生产的汽车制造厂都可以使用。
Technical SPEC| Model | Unit | X5040 |
Table size | mm(“) | 1700×400(67×16) |
T-type slot numbers / width /space | mm | 3-18-90 |
Max. load of table | kg | 800 |
Longitudinal travel (manual/auto) | mm | 900/880 |
Transverse travel(manual/auto) | mm | 315/300 |
Vertical travel (manual/auto) | mm | 385/365 |
Cutting feed speed | mm/min | X.Y:23.5-1180. Z:8-394 |
Rapid feed speed | mm/min | X.Y:2300..Z:770 |
Spindle travel | mm | 85 |
Distance between spindle nose and table surface | mm | 130-515 |
Max. swivel angle of table | degree | ±45 |
Spindle speed step | (steps) | 18 |
Spindle speed range | rpm | 30-1500 |
Spindle motor power | KW | 11 |
Overall dimensions | mm | 2560x2130x2298 |
Machine weight | Kg | 4250 |
如果你有重负荷的切削需求,欢迎咨询上海鞍提仕。我们有丰富的铣床制造与运用经验,能够为你提供专业的技术支持。
更多铣床设备,请访问https://www.antsmachine.cn/plain-milling-machine/或者发送邮箱到contact@antsmachine.com;我公司工程师将会给你一个非常完美的解决方案。
