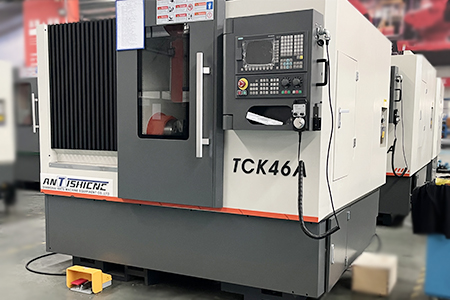

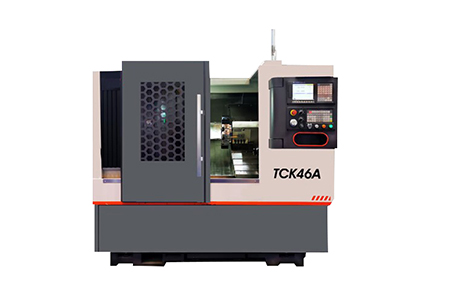

TCK46A斜床身线轨数控车床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项目 | 单位 | 规格 | |
| 主要参数 | 床身上最大回转直径 | mm | Φ460 |
| 刀架上最大加工直径 | mm | Φ260 | |
| 最大加工长度 | mm | 350 | |
| 主轴及卡盘参数 | 主轴头形式(卡盘) | A2-5 (8寸) | |
| 主轴电机功率 | kw | 7.5 | |
| 主轴最高转速 | rpm | 3500 | |
| 主轴孔直径 | mm | Φ56 | |
| 棒料通径 | mm | Φ45 | |
| 进给部分参数 | X/Z轴丝杆规格 | 3210/4010 | |
| X轴极限行程 | mm | 240 | |
| X轴电机扭矩 | N.M | 7.5 | |
| X/Z轴线轨规格 | mm | 35/35 | |
| Z轴极限行程 | mm | 400 | |
| Z轴电机扭矩 | N.M | 7.5 | |
| X、Z轴连接方式 | 直联 | ||
| 刀塔 | 刀塔 | 卧式8工位 | |
| 尾座部分 | 套筒直径 | mm | Φ70 |
| 套筒行程 | mm | 80 | |
| 尾座最大行程 | mm | 200 | |
| 尾座套筒锥孔 | ＃ | 莫氏5 | |
| 外形重量 | 床身形式及斜度 | 整体式/30° | |
| 长*宽*高 | mm | 2500x1700x1890 | |
| 重里(约重) | kg | 3000 | |
机床描述： 本机床是一种高速、高精度、高可靠性的斜床身机床。 床架、床身、主轴箱等主要部件均采用高强度材料铸造，确保机床的长期稳定性。

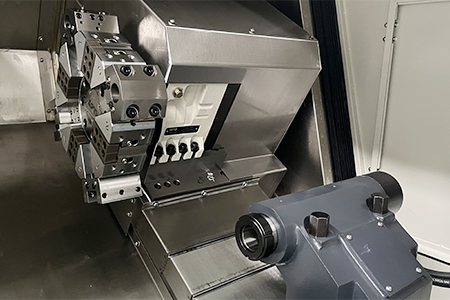

机床采用45°整体斜床身结构，配备高精度预紧台湾直线滚动导轨。 伺服电机通过高扭矩低惯性弹性联轴器直接连接到丝杆。 丝杆支撑采用预拉伸结构，可消除传动背隙，并针对机床长期运行中热变形对精度的影响进行预补偿，确保定位精度和重复定位精度； 该机床定位精度高，排屑顺畅，适用于高速、高精度加工。
采用高速、高精度、高刚性的盒式主轴单元和伺服主轴电机，可实现更高的主轴转速。 主轴单元在恒温室内组装。 组装后恒温运行72小时，然后上机连续试运行72小时，确保高速高精度性能的可靠性。
采用排列方式，换刀速度快，定位精度高。
