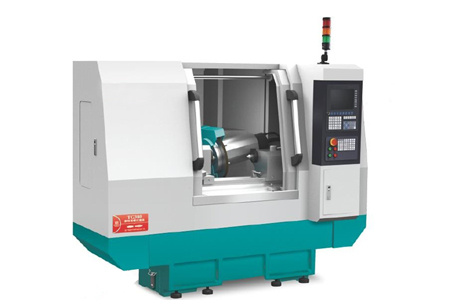

TG-380 高精度螺纹磨床
保修单 : 1 年机械保修
现货
WhatsApp : +86-19534031668
微信 : +86-19534031668
邮箱 : contact@antsmachine.com
(我们将在1小时内回复您)
技术参数：
| 项 目 | 单 位 | 机型：TG380 | |
| 砂轮头 （沿X轴） |
最大工件尺寸（直径*长度） | mm | Φ127*300 |
| 中心孔距离 | mm | 300 | |
| 最大旋径 | mm | 136 | |
| 两顶心间最大荷重 | Kg | 25(顶心工作)/15（只有工作头） | |
| 砂轮尺寸（直径×宽度×孔径） | mm | 250×(6-25)×127 | |
| 砂轮转速 | rpm | 1650 | |
| 砂轮最大线速度 | m/s | 50 | |
| 砂轮修整 | mm | 自动型 | |
| 进给角度 | Deg | 90 | |
| 最大行程 | mm | 200 | |
| 进给速度 | mm/min | 10000 | |
| 最大加速度 | m/s | 1 | |
| 直驱电机功率 | Nm | 7 | |
| 最小分辨率 | mm | 0.0001 | |
| 砂轮头 （沿A轴） |
速度范围 | RPM | 800-3000 |
| 旋转角度 | DEG | ±8 | |
| 电机功率 | KW | 7.4 | |
| 工作头 （C轴） |
速度范围 | rpm | 1-750 |
| 解码器定位精度 | 秒 | 3″ | |
| 直驱电机功率 | NM | 36 | |
| 旋转角度 | DEG | 90 | |
| 轴杆孔径 | mm | 26 | |
| 伸缩距离 | mm | 40 | |
| 顶针规格 | MT-4/A3 DIN55 026 | ||
| 工作台 （Z轴） |
快速移动速度 | mm/min | 10000 |
| 最小分辨率 | mm | 0.0001 | |
| 最大加速度 | m/s | 1 | |
| 最大移动行程 | mm | 420 | |
| 旋转角度 | Deg | 10 | |
| 电机功率 | NM | 12 | |
| 其他 | 总功率 | KW | 20 |
| 机器毛重 | Kg | 3500 | |
| 设备尺寸（长*宽*高） | mm | 1950*2300*1700 | |
产品描述
机床的螺纹运动是由主轴箱主轴（B轴）直驱电机与工作台纵向（X轴）移动直线电机和工件运动（Z轴）联动而成。
机床主体安装在坚固的铸铁床身上，主要操作机构安装在床身前部。
产品特点
该机床为CNC控制的高精度数控螺纹磨床。西门子828D数控系统用于控制头架旋转、工作台移动、轮架进给、修整器进给运动。机床五轴、三轴联动，可轻松实现各种加工运动。
