一文带你了解立式加工中心

在现代机械加工领域，立式加工中心占据着重要的地位。今天，就由上海鞍提仕的工程师带领大家走进立式加工中心的世界，领略其独特的魅力和强大的功能。

1.立式加工中心的定义与特点

立式加工中心是一种带有刀库和自动换刀装置的高度自动化数控机床。它的主轴垂直于工作台，主要用于加工板类、盘类、模具及小型壳体类复杂零件。

立式加工中心的特点主要包括：

高精度：采用先进的数控系统和精密的机械结构，能够实现高精度的加工，保证零件的尺寸精度和表面质量。

高效率：自动换刀装置和高速主轴使得加工过程更加快捷，大大提高了生产效率。

多功能性：可以进行铣削、钻孔、镗孔、攻丝等多种加工操作，满足不同零件的加工需求。

稳定性好：结构坚固，能够承受较大的切削力，保证加工过程的稳定性。

2.立式加工中心的组成部分

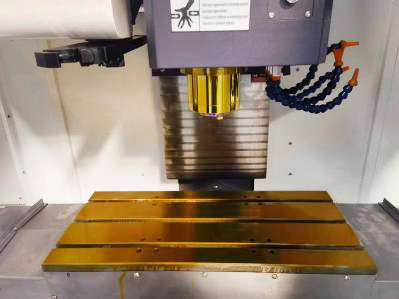

机床主体：包括床身、立柱、工作台等，为加工中心提供稳定的支撑和工作平台。

主轴系统：由主轴电机、主轴箱、主轴等组成，负责提供切削动力。

进给系统：包括导轨、丝杠、伺服电机等，实现工作台和主轴的精确移动。

刀库和自动换刀装置：用于存储刀具并在加工过程中自动更换刀具。

数控系统：是加工中心的核心部分，控制机床的各项动作和加工过程。常见的有广数系统，西门子系统和发那科系统等。

3.立式加工中心的工作原理

首先，根据零件的加工要求，编制加工程序并输入到数控系统中。数控系统根据程序指令，控制主轴和进给系统进行精确的运动，同时控制刀库和自动换刀装置选择合适的刀具。在加工过程中，刀具对工件进行切削加工，去除多余的材料，逐步形成所需的零件形状。加工完成后，机床自动停止运行，等待下一个加工任务。

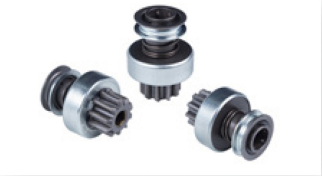

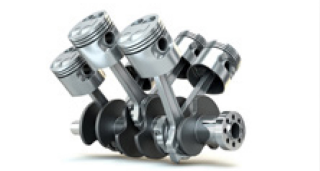

接下来由上海鞍提仕工程师带您欣赏我司立式加工中心的加工的产品的实物图。

4.立式加工中心的应用领域

汽车制造：用于加工发动机缸体、缸盖、变速器壳体等零件。

航空航天：加工飞机结构件、发动机零部件等高精度零件。

模具制造：制造各种塑料模具、冲压模具等。

电子设备制造：加工手机壳、电脑外壳等精密零件。

5.从加工需求的角度来选择立式加工中心

零件尺寸和重量

确定立式加工中心的工作台尺寸和最大承载能力，要能够满足待加工零件的尺寸和重量要求。如果加工大型零件，就需要选择工作台较大、承载能力强的加工中心。

例如，加工汽车发动机缸体这类较大的零件，就需要较大工作台和高承载能力的设备，以确保零件在加工过程中稳定放置。

加工精度要求

对于精度要求高的零件加工，应选择具有高定位精度和重复定位精度的立式加工中心。这通常取决于机床的结构设计、传动系统以及数控系统的性能。

比如：电子元件的加工，对精度要求极高，就需要选择精度能达到微米级别的加工中心。

加工复杂程度

如果零件形状复杂，需要多轴联动加工，那么就要选择具备相应功能的加工中心。例如：加工航空航天领域的复杂曲面零件，可能需要五轴联动的立式加工中心。

对于一般的简单零件加工，三轴加工中心可能就足够满足需求。

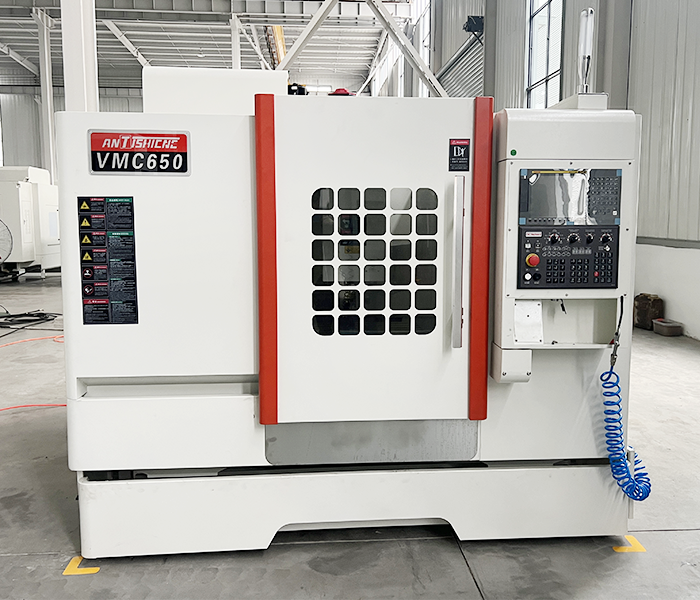

6.案例分析-VMC650

近日，上海鞍提仕机械设备有限公司按照客户的加工需求，给客户推荐了我们的VMC650款立式加工中心。工作台尺寸在：900*450mm。主轴锥度在BT40。标配刀库有16把刀。

接下来由上海鞍提仕工程师介绍如何选择一款合适的立式加工中心。主要关注的X/Y/Z轴行程，工作台的尺寸和载重，和需要哪种数控系统，按照这些要素基本可以简单选型。

请查看以下VMC650的简单基础技术参数表：

VMC650立式加工中心主要用于加工板类、盘类件、壳体件、模具等精度高、工序多、形状复杂的零件，可在一次装夹中连续完成铣、钻、扩、铰、镗、攻丝及二维三维曲面，斜面的精确加工，加工实现程序化，缩短了生产周期，从而使用户获得良好的经济效益。

如需了解更多技术细节和立式加工中心的知识，请联系上海鞍提仕机械设备有限公司，我们为客户提供及时的技术支持、培训和高质量机床。
