VMC加工中心的竹帽式刀库和刀臂式刀库哪个好？

加工中心常见使用的刀库有竹帽式刀库和圆盘式刀库，还有一种链条式刀库，此类刀库一般安装在龙门加工中心和卧式加工中心上，而使用在立式加工中心很少。那么，竹帽式刀库和刀臂式刀库哪个比较好呢？

1.VMC竹帽式刀库的特点

竹帽式刀库最大的特点就是性价比高、结构简单，其换刀速度在8s可以完成换刀过程，斗笠式刀库比较适合用在小批量生产中为好；斗笠式刀库的维护和保养简单方便；竹帽式刀库的缺点是换刀速度慢、刀柄放置在刀库内时，锥面是敞开的，无保护，锥面很容易黏上脏物会直接影响了刀具重复安装的精度。

竹帽式刀库

2.VMC刀臂式刀库的特点

刀臂式刀库可以叫做机械手刀库和圆盘式刀库，在每一个地方都不同叫法，但都是一样的，都是刀臂式刀库。刀臂式刀库的换刀速度快、结构复杂、价格贵，刀臂式刀库换刀速度在4s之内，因为其换刀动作：由机械手臂从刀库以及主轴上同时拔刀经过180°旋转安装到主轴和刀库上，就完成了其换刀过程。其刀库的价格比斗笠式刀库贵很多。刀库可以最多可以装载40把刀具。刀臂式刀库对刀具的重量限制极其严格，装载的刀具一旦超过刀库的承受范围，刀具就会很容易从刀库甩出，容易造成事故发出。刀臂式刀库对刀具的长度也有一定的限制，如果刀具长度超过规定尺寸，在换刀过程中就会与刀具碰撞，就会造成刀库和刀具的损坏。

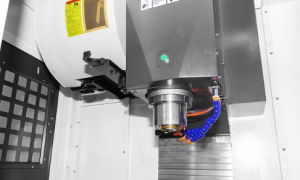

刀臂式刀库

常规选择大家关注两点：一是价格，二是使用场合。价格：以BT40刀库20把刀为例。竹帽式刀库的价格仅为刀臂式刀库的一半左右。使用场合：一般单件小批量生产用竹帽式刀库为好，大批量生产用刀臂式刀库。另外大家也知道刀臂式刀库可靠性比竹帽式刀库高，但竹帽式刀库维护保养简单方便。其实还有几点大家容易忽略。

1、竹帽式刀库的刀柄在刀库内放置时7：24的锥面是敞开的，无保护，时间久了或车间环境恶劣，锥面易脏。影响刀具的重复安装精度。而刀臂式刀库的刀套包容全部锥面，不易脏。特别对精镗刀的鏜孔精度稳定性有好处。

2、刀臂式刀库对刀具重量要求严格，一旦超重，刀具会从机械手中甩出去，易出危险。长度也必须在要求范围内，机械手旋转时所占的空间比较大，编程者须计算换刀是否会碰夹具等。

3、竹帽式刀库从使用上讲，刀具应在圆盘周围均匀放置，尽可能使质量重心在圆盘中心。以延长刀库使用寿命。

4、从承重的角度讲，竹帽式刀库的刀柄以BT40和BT30比较好，BT50的刀柄最好选刀臂式刀库。

5、刀臂式刀库在使用大直径刀具（大于相邻刀位的最大直径）时处理比较麻烦。要么每一把刀具间隔位置都一样。要么通过PLC专门辟出几个刀套位作为“特区”。

3.VMC刀库的故障情况

竹帽式刀库的故障概率比刀臂式刀库高，易损件主要是“马式机构”中拨叉上的滚针轴承损坏，如果刀库长时间满载或者偏重运行。那导轨副会磨损、圆盘中心的轴承也会磨损。但是换刀都是比较方便的。刀臂式刀库主要是靠凸轮机构完成换刀动作的，简单、可靠。平时只要按时现换凸轮箱里的油即可。使用寿命长。如果凸轮槽磨损到一定程度后不更换，刀库就不能用了。
